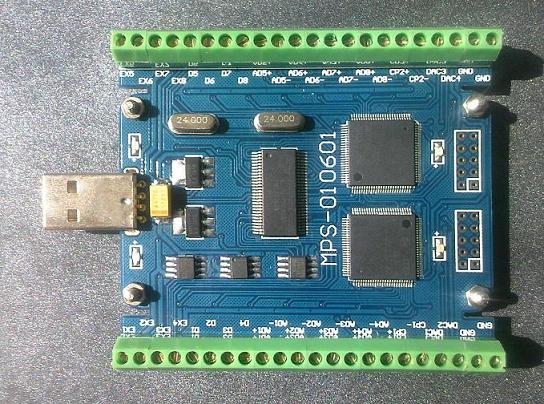

MPS-010601 USB多功能数据采集卡
一、 产品简介
MPS-010601信号采集卡是一款基于USB总线的多功能信号采集卡，具有8路差分模拟信号采集、4路模拟信号输出、8路数字信号输入/输出、2路比较器、2路计数器及2路PWM输出。可用于传感器信号数据采集与分析、工业现场监测与控制、高等院校科研与教学等多种领域。使用MPS-010601可以将传感器和控制器与计算机结合在一起，利用计算机强大的数据处理能力和灵活的软件编程方式，对信号进行分析、处理、显示与记录，从而用低廉的成本取代多种价格昂贵的专用仪器，并且能通过编程来获得免费的功能升级。先进的设计理念、丰富的硬件功能与简洁的编程方式使MPS-010601成为企业和科研机构必备的强大设计工具。
MPS-010601采集卡采用USB2.0高速总线接口，总线极具易用性，即插即用，是便携式系统用户的最佳选择。
MPS-010601采集卡可工作在 Win9X/Me、Win2000/XP、WIN10、WIN11等全系WINDOWS操作系统中，并提供可供VB, VC, C++Builder, Dephi，LabVIEW，Matlab等常用编程语言调用的动态链接库，编程函数接口简单易用，易于编写应用程序。
二、 性能指标
2.1、USB总线性能
▪ USB2.0高速总线传输
▪ 使用方便，能够实现自动配置，支持设备的热插拔即插即用
2.2、模拟信号输入
▪ 模拟输入通道： 2路差分（同步）、4路差分（多路扫描）、8路差分（多路扫描）
▪ 输入端口耐压： ±5V
▪ 模拟输入量程： ±7.5V
▪ 模拟输入阻抗： 30K
▪ 分辨率： 12Bit(4096)
▪ 最大总误差： < 0.5%
▪ 可编程增益： 1、2、4、8、16
▪ 采样时钟： 5Ksps-80Ksps内部时钟或外部时钟
2.3、模拟信号输出
▪ 模拟输出通道： 4路单端（同步）
▪ 模拟输出范围： 0-2.5V
▪ 模拟输出电流： 300微安
▪ 分辨率： 12Bit(4096)
▪ 非线性误差： ±2LSB
▪ 刷新时钟： 5Ksps-80Ksps内部时钟或外部时钟
2.4、数字信号输入/输出
▪ 输入/输出通道： 8路
▪ 输入/输出模式： 全输入/全输出/半输入半输出
▪ 输入电平： 兼容TTL或CMOS
▪ 输出电平： CMOS
▪ 输入/输出时钟： 5Ksps-80Ksps内部时钟或外部时钟
2.5、比较器
▪ 比较器个数： 2
▪ 输入电压： 0-3.3V
▪ 响应时间： ≤10微秒
▪ 回差电压： 正向与反向各2mV
▪ 比较器输出： CMOS电平
2.6、计数器
▪ 计数器个数： 2
▪ 输入电平：： TTL或CMOS
▪ 计数位： 16位（最大65535）
▪ 工作时钟： 5Ksps-80Ksps内部时钟或外部时钟
2.7、PWM输出
▪ PWM输出通道： 2
▪ PWM输出电平： CMOS
▪ PWM输出脉宽： 16bit
▪ PWM时基： 2M或24M
▪ PWM状态显示： LED
2.8、FIFO存储器
▪ FIFO个数： 4
▪ 存储深度： 1K
2.9、工作温度
▪ -40℃ - 70℃
三、 应用领域
便携式仪表和测试设备
传感器信号采集与分析
工业控制
四、 软件支持
提供 Windows95/98/NT/2000 下的驱动程序，提供通用DLL文件，并提供在LabVIEW图像化语言编写的应用软件范例程序。
五、 销售清单
[1] MPS-010601 USB总线数据采集卡一张；
[2] 高屏蔽USB数据传输电缆一根；
[3] 保修卡一张；
六、 售后服务
一年内免费保修，终身维修。
基本资料下载：

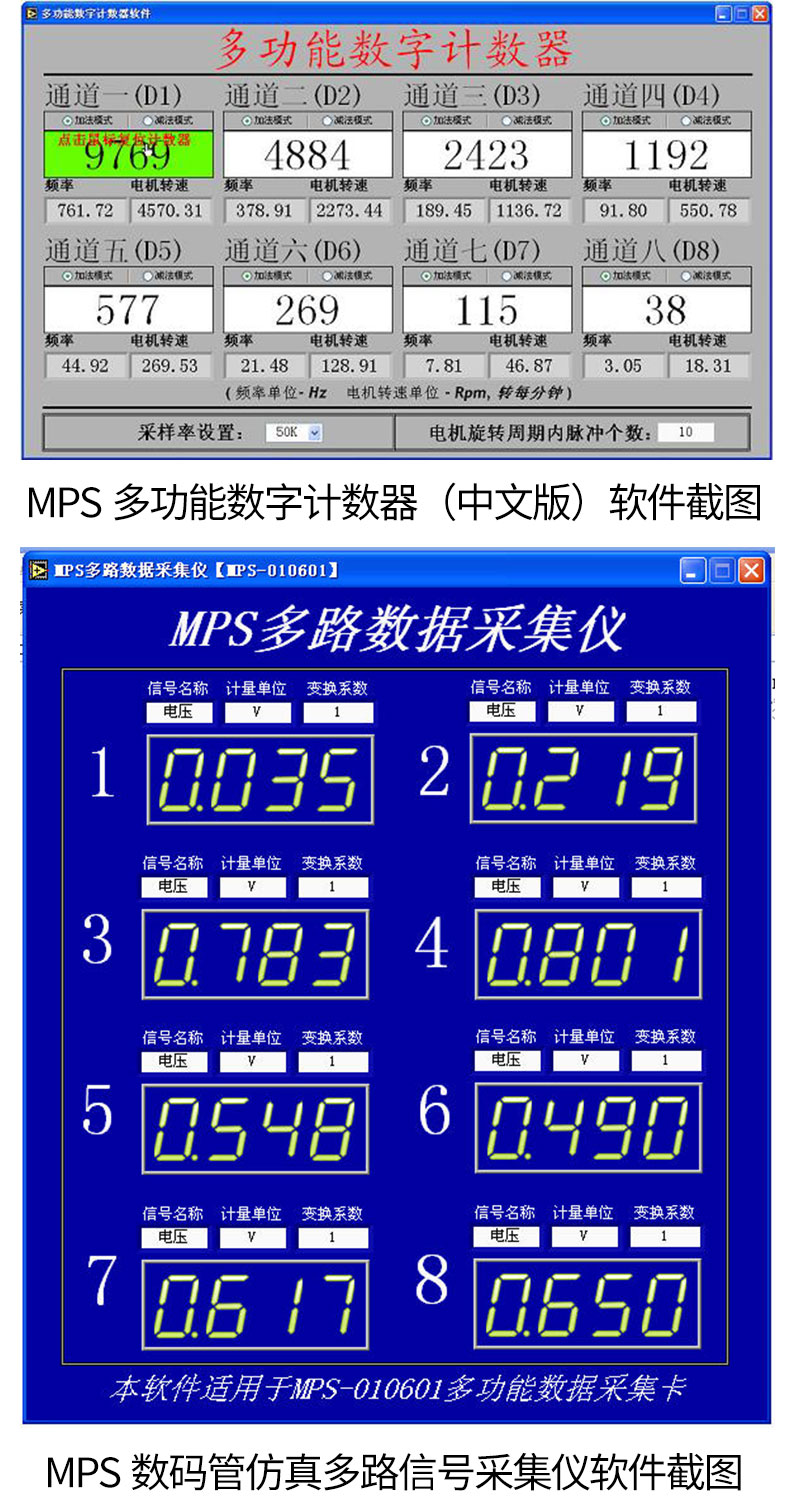

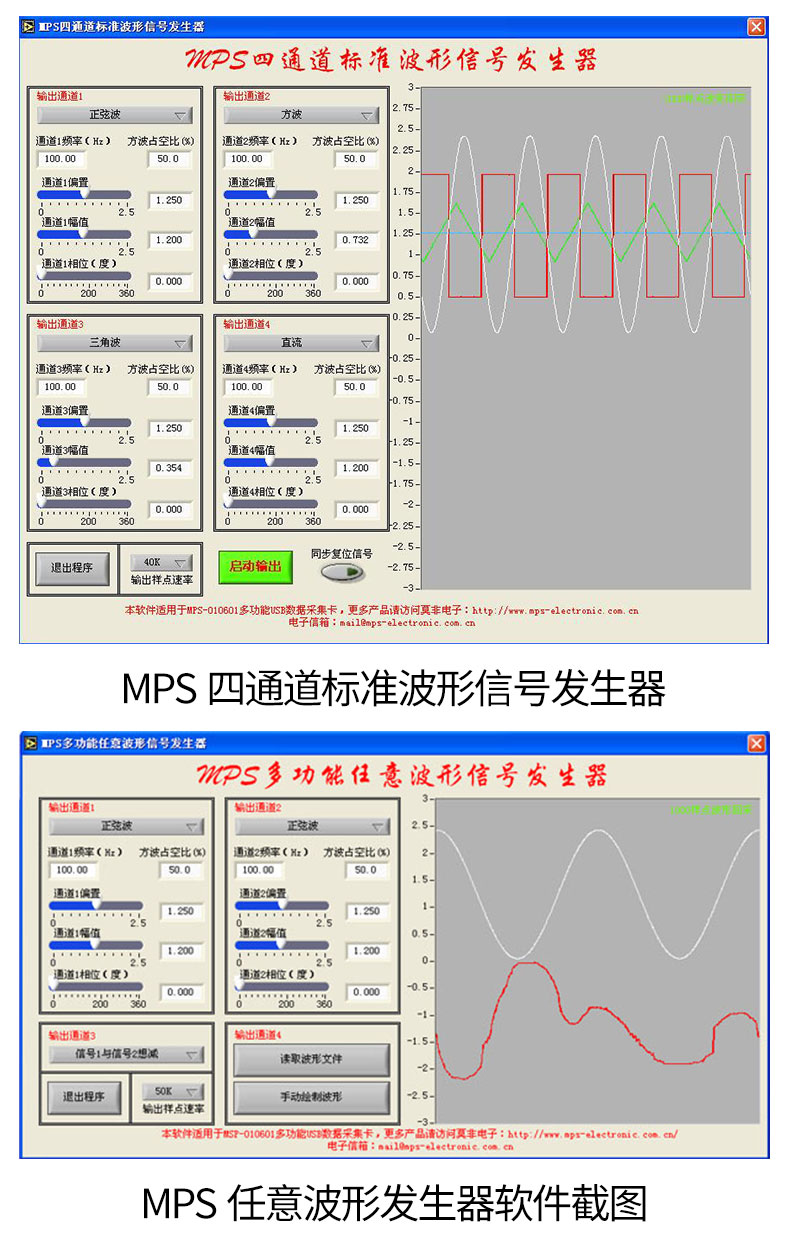

MPS-010601多功能USB信号采集卡LABVIEW范例程序

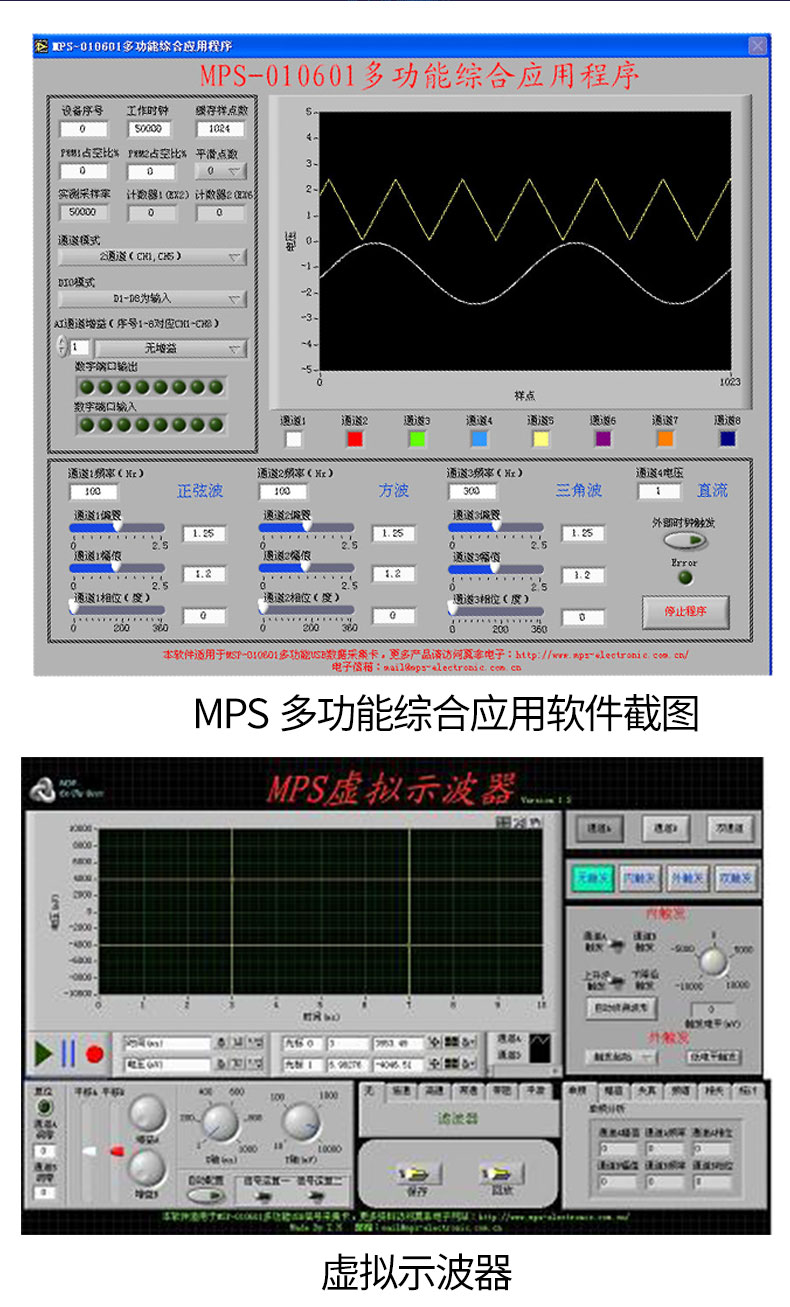

MPS-010601多功能USB数据采集卡综合应用程序V1.0源代码
应用软件下载：

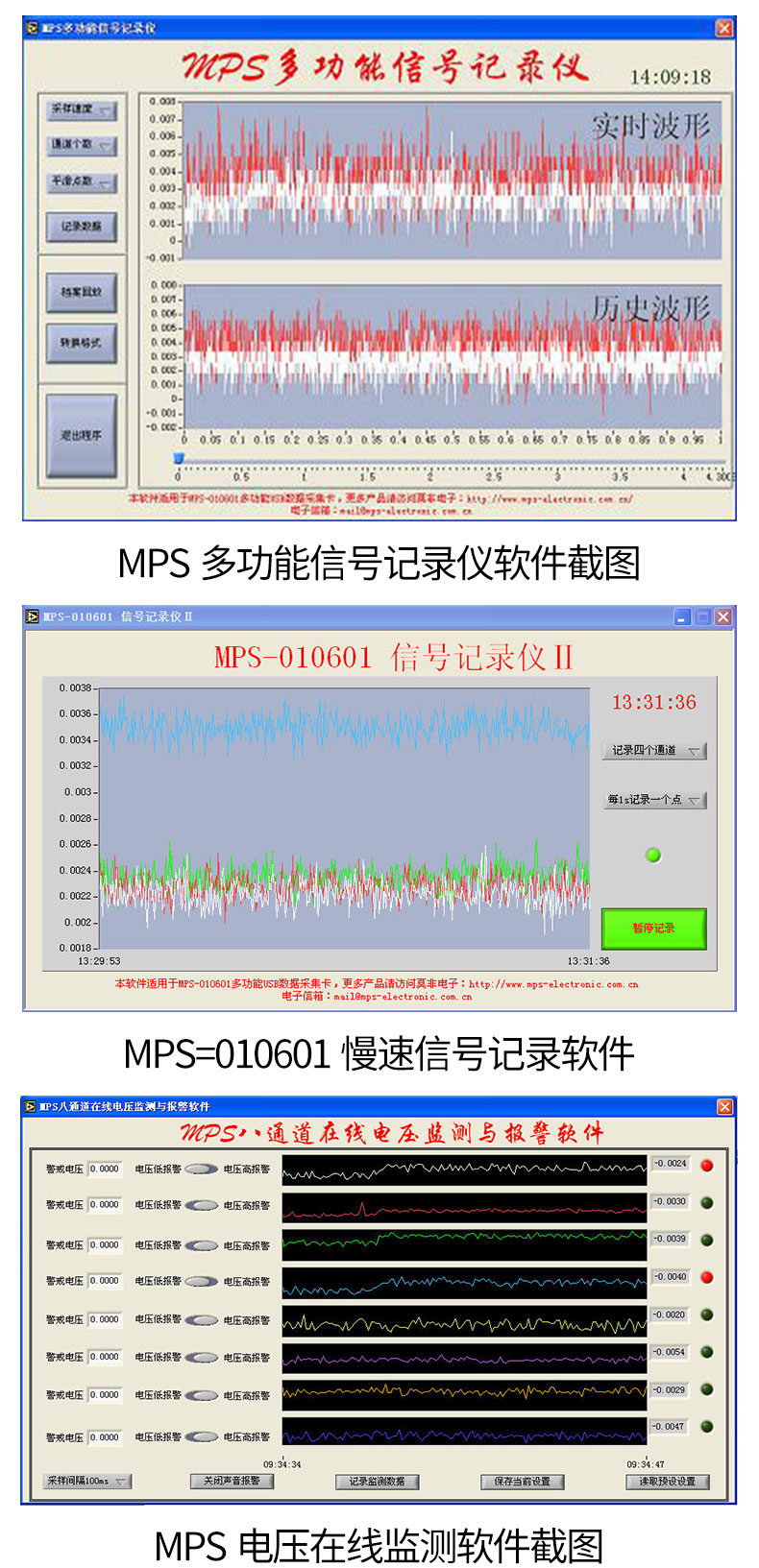

MPS-010601专用八通道在线电压监测与报警软件V1.0
注：请先安装软件运行库，再运行应用软件。
