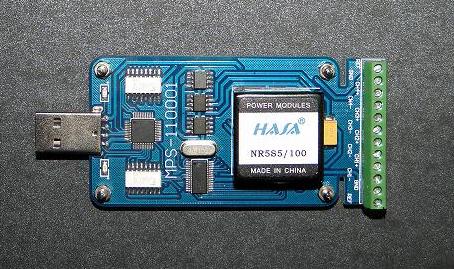

MPS-110001 24位带隔离微信号采集卡
一、 产品简介
MPS-110001数据采集卡是一款基于USB总线的带隔离的24位微弱信号采集卡。其信号端与通信端有全面隔离，从而允许接入特殊的高共模电压信号。板卡有4路信号输入通道，采样噪声峰峰值仅为2微伏，真正实现了百万分之一的超高分辨率。板卡内置有32倍和64倍两档可编程的增益放大器，在不经过外部放大的情况下可以直接测量mV级的微弱信号。本卡适用于实验室信号分析、产品质量检测和大专院校教学科研等各种领域，尤其在微弱信号采集方面具有无与伦比的优势。
MPS-110001采用 USB2.0全速总线接口，兼容USB1.1接口。总线极具易用性，即插即用，是便携式系统用户的最佳选择，可以完全取代以往的 PCI 卡。
MPS-110001 可工作在 Win9X/Me、Win2000/XP 、WIN10、WIN11等常用操作系统中，并提供可供VB, VC, C++Builder, Dephi，LabVIEW，Matlab等常用编程语言调用的动态链接库，编程函数接口简单易用，易于编写应用程序。
二、 性能指标
2.1、USB总线性能
▪ USB2.0全速总线传输
▪ 向下兼容USB1.1接口
▪ 使用方便，能够实现自动配置，支持设备的热插拔即插即用
2.2、模拟信号输入
▪ 输入通道: 1路差分或4路差分(扫描)
▪ 输入量程： 差分±1V
▪ 输入电压： 0V—4V(PGA = 1),1.5V-2.5V(PGA = 32或64)
▪ 输入阻抗: 100M欧姆(PGA = 1)
▪ 采样率： 单通道：10sps或80sps；四通道：0.6sps或4.5sps(每通道)
▪ 可编程增益： 0.5，1，32，64
▪ 有效分辨率： 23.1bit(PGA = 1,10sps)；21.5(PGA = 1，80sps)；21.1(PGA = 64，10sps)；17.2(PGA = 64，80sps)
▪ 噪声峰峰值： 2uV(PGA = 1,10sps)；8uV(PGA = 1,80sps)；200nV(PGA = 64，10sps)；500nV(PGA = 64，80sps)
▪ 非线性误差： ±0.0002%
▪ 偏移误差： ±0.2ppm
▪ 温漂： 0.3μV/℃
2.4、隔离电压
▪ 1000Vrms
2.5、工作温度
▪ -40℃ - 70℃
三、 应用领域
微弱信号采集
隔离数据采集
便携式仪表和测试设备
传感器信号采集与分析
四、 软件支持

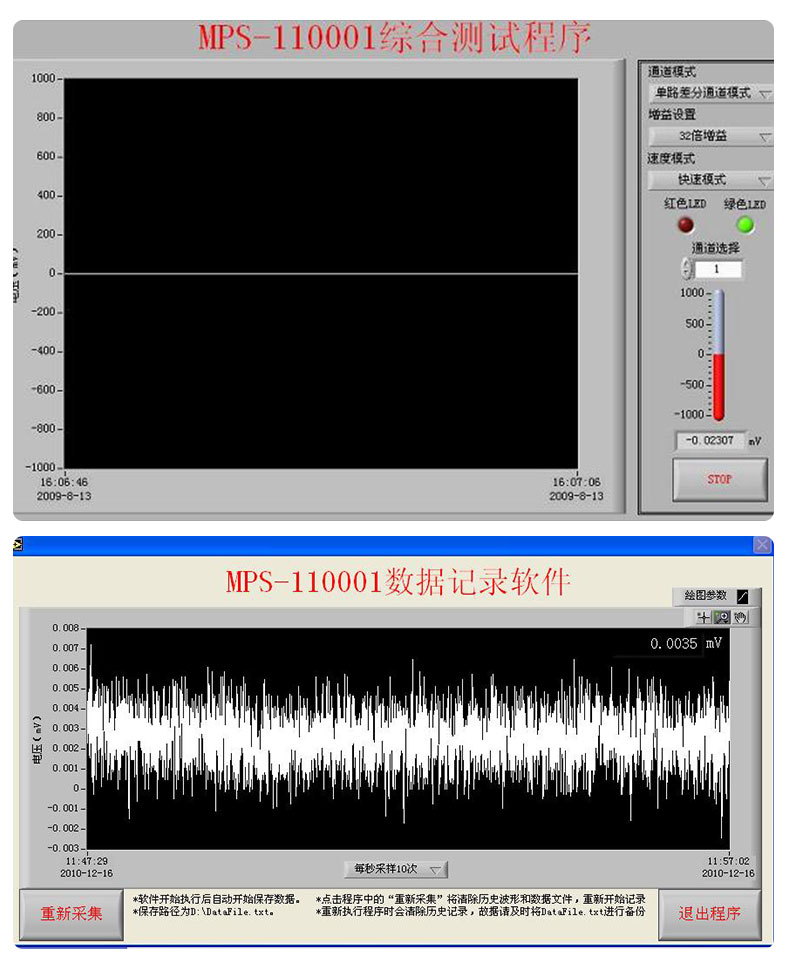

提供 Windows95/98/NT/2000/WIN10/WIN11下的驱动程序，提供通用DLL文件，并提供在LabVIEW图像化语言编写的应用软件范例程序。
五、 销售清单
[1] MPS-110001 USB 总线数据采集卡一张；
[2] 高屏蔽USB数据传输电缆一根；
[3] 保修卡一张；
六、 售后服务
一年保修。
