MPS-140801(V2)八通道 24 位高动态采集卡

MPS-140801(V2)八通道24位高动态范围信号采集卡

一、 产品简介

MPS-140801(V2)是一款 USB 总线的八通道 24 位高动态范围信号采集卡，可用于高精度信号测量、便携型数据采集、振动与音频信号分析等领域。

  MPS-140801(V2)采集卡有八路±10V 量程的同步电压采集通道，采样率从 1K 至 128K 八档可调，可在高速采样下实现不间断的连续实时采集和数据传输。MPS-140801(V2)采集卡具有低采样噪声的优点，在 64K 采样率时底噪仅为 60uVrms（±10V 满量程），而在 1K 采样率时更可低至 12uVrms，有效分辨率达 20.7bit。同时，MPS-140801(V2)有差分电压版和 IEPE 版两个版本，分别适用于普通电压信号采集和 IEPE 传感器采集两种应用场景。

  MPS-140801(V2)采集卡采用 USB2.0(High Speed)总线协议与计算机进行连接，支持全系 Windows 操作系统，支持即插即用和热插拔。MPS-140801(V2)提供通用型 DLL 驱动，支持在大部分的编程语言下直接调用，并提供有LabVIEW 等语言下的示例作为编程参考。此外，MPS-140801(V2)采集卡还免费附送一套多功能测试软件，测试软件能够实现信号的实时采集与显示、数据记录与回放、频谱图等常用基本功能，也能实现软件滤波、边沿触发、变采样 率、计算幅值频率与均值极值等、自动定时采集、信号转音频播放等众多高级功能，从而使不希望自主编程的用户也能利用这套软件来完成应用，大幅降低了设备的使用门槛。

二、 性能指标

2.1、USB总线

▪ USB2.0高速总线（兼容3.0及更高版本）

▪ USB总线供电

▪ 支持即插即用与热插拔

2.2、输入通道

▪ 接口类型：BNC母头

▪ CH1-CH8通道：八路信号输入口

▪ GND通道：共地线接地口

2.3、输入模式

MPS-140801(V2)采集卡支持差分电压版和IEPE版两个版本，用户可在订购时进行选择。两个版本信号输入通道的特征参数如下：

   差分电压版：

   1、 耦合方式：直流耦合

   2、 输入类型：差分输入

   3、 输入阻抗：输入正极与地线间 1MΩ^【1】；输入负极与地线间 1MΩ【1】

   4、 输入量程：±10V^【2】

   5、 输入耐压：±25V

   6、 恒流供电：无

   IEPE 版：

   1、 耦合方式：交流耦合

   2、 输入类型：单端输入

   3、 输入阻抗：输入正极与地线间 10uF||50KΩ^【3】；输入负极与地线连通

   4、 输入量程：±10V^【2】

   5、 输入耐压：±25V

   6、 恒流激励：恒定 4mA^【4】；开路驱动电压 24V

^【1】输入内阻的精确额定值为1MΩ，误差0.1%。

^【2】量程的精确额定值为10.16V，误差0.1%。

^【3】输入内阻的精确额定值为49.7KΩ，精度0.1%。

  ^【4】恒流激励的精确额定值为4.1mA，精度1%。

2.4、采样率

    ▪ 128K、64K、32K、16K、8K、4K、2K、1K八档可通过软件设置。

2.5、分辨率

▪ 128K采样率下，有效分辨率17.9bit；采样噪声峰峰值 V_pp < 550微伏，有效值 V_RMS < 80微伏；

▪ 64K采样率下，有效分辨率18.3bit；采样噪声峰峰值 V_pp < 400微伏，有效值 V_RMS < 60微伏；

▪ 32K采样率下，有效分辨率18.8bit；采样噪声峰峰值 V_pp < 300微伏，有效值 V_RMS < 45微伏；

▪ 16K采样率下，有效分辨率19.2bit；采样噪声峰峰值 V_pp < 225微伏，有效值 V_RMS < 34微伏；

▪ 8K采样率下，有效分辨率19.6bit；采样噪声峰峰值 V_pp < 175微伏，有效值 V_RMS < 26微伏；

▪ 4K采样率下，有效分辨率20.0bit；采样噪声峰峰值 V_pp < 125微伏，有效值 V_RMS < 19微伏；

▪ 2K采样率下，有效分辨率20.4bit；采样噪声峰峰值 V_pp < 100微伏，有效值 V_RMS < 15微伏；

▪ 1K采样率下，有效分辨率20.7bit；采样噪声峰峰值 V_pp < 80微伏，有效值 V_RMS < 12微伏；

2.6、带宽

▪ 128K采样率下，内置64KHz抗混叠滤波，信号通带高截止频率为62.5KHz;

▪ 1K - 64K采样率下，内置32KHz抗混叠滤波，信号通带高截止频率为31.2KHz;

▪ IEPE版内置隔直高通滤波器，信号通带低截止频率为0.3Hz；

▪ 差分电压版为直流耦合，信号通带低截止频率0Hz；

2.7、板载缓存

▪ DAQ Buffer：192K Bytes

▪ USB FIFO  ：1K Bytes

2.8、工作温度

▪ -40℃ - 85℃

2.9、工作功耗

▪ 待机功耗：电流 < 280mA，功耗 < 1.4W；

▪ 运行功耗：电流 < 400mA，功耗 < 2W；

▪ IEPE功耗：每接入一只IEPE传感器，电流增加25mA，功耗增加0.125W；

▪ 最大功耗：电流 < 600mA，功耗< 3W；

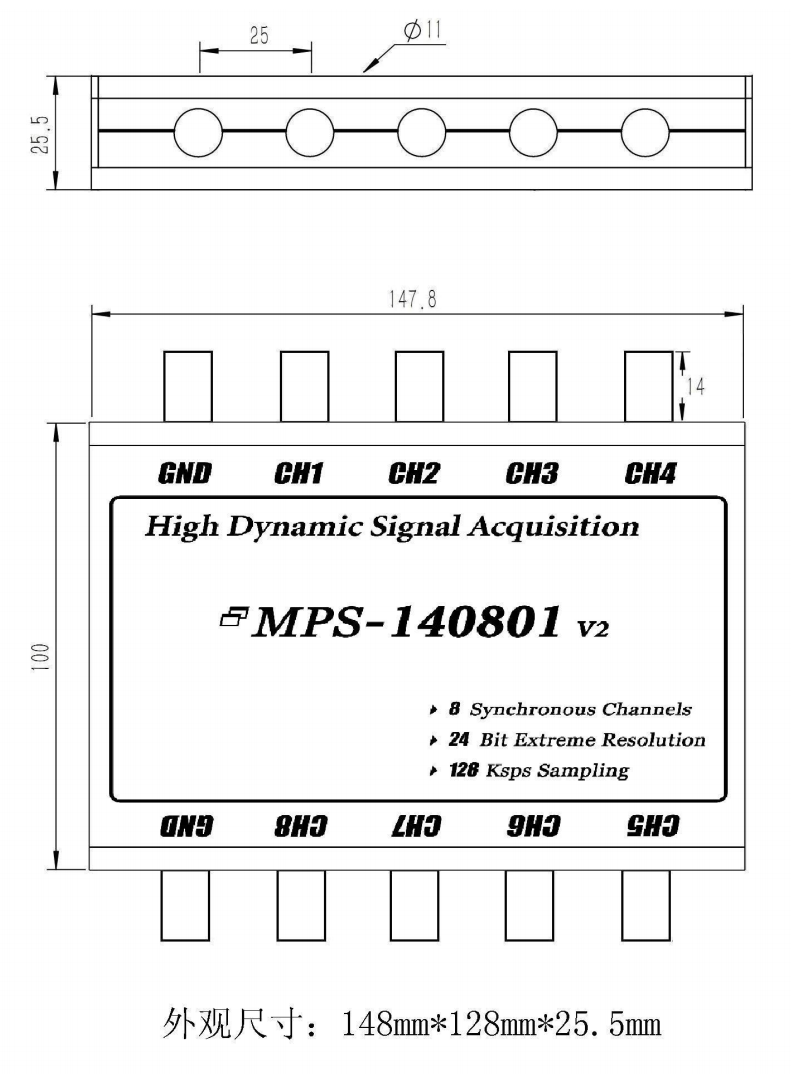

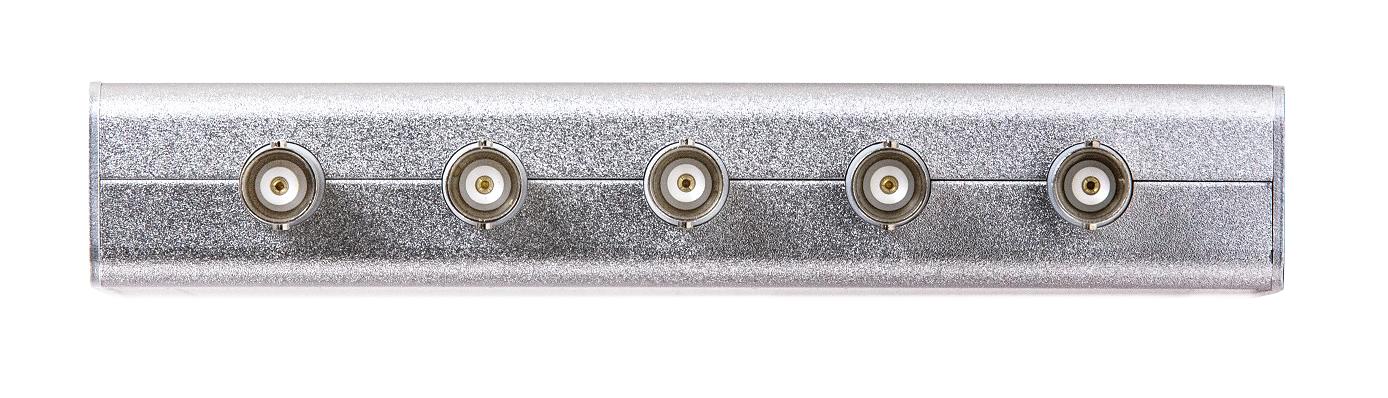

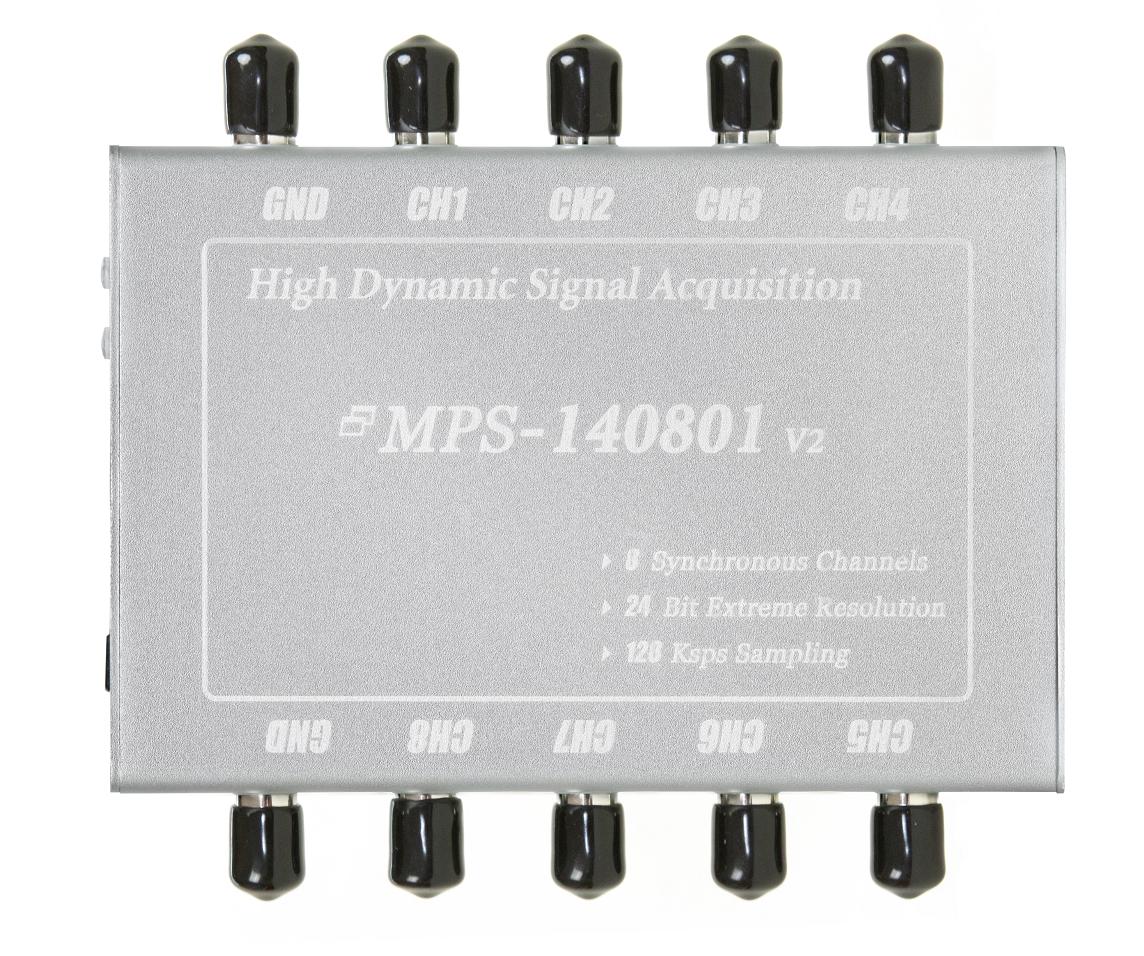

三、 外观尺寸

四、 应用领域

高精度信号采集与记录

工业生产在线监测

便携式信号测量

声音与振动信号分析

五、 软件资源

提供支持 Windows 全系操作系统的驱动程序；提供跨编程语言平台通用的 DLL 动态链接库；提供 LabVIEW 语言下的编程参考例程；免费附送一套多功能测试软件。

六、 配件清单

[1]MPS-140801(V2)信号采集卡一张；

[2] 高屏蔽USB数据线一根；

[3] 保修卡一张；

[4] 合格证一张

[5] 外部电源适配器（选配）

七、 售后服务

免费保修三年。

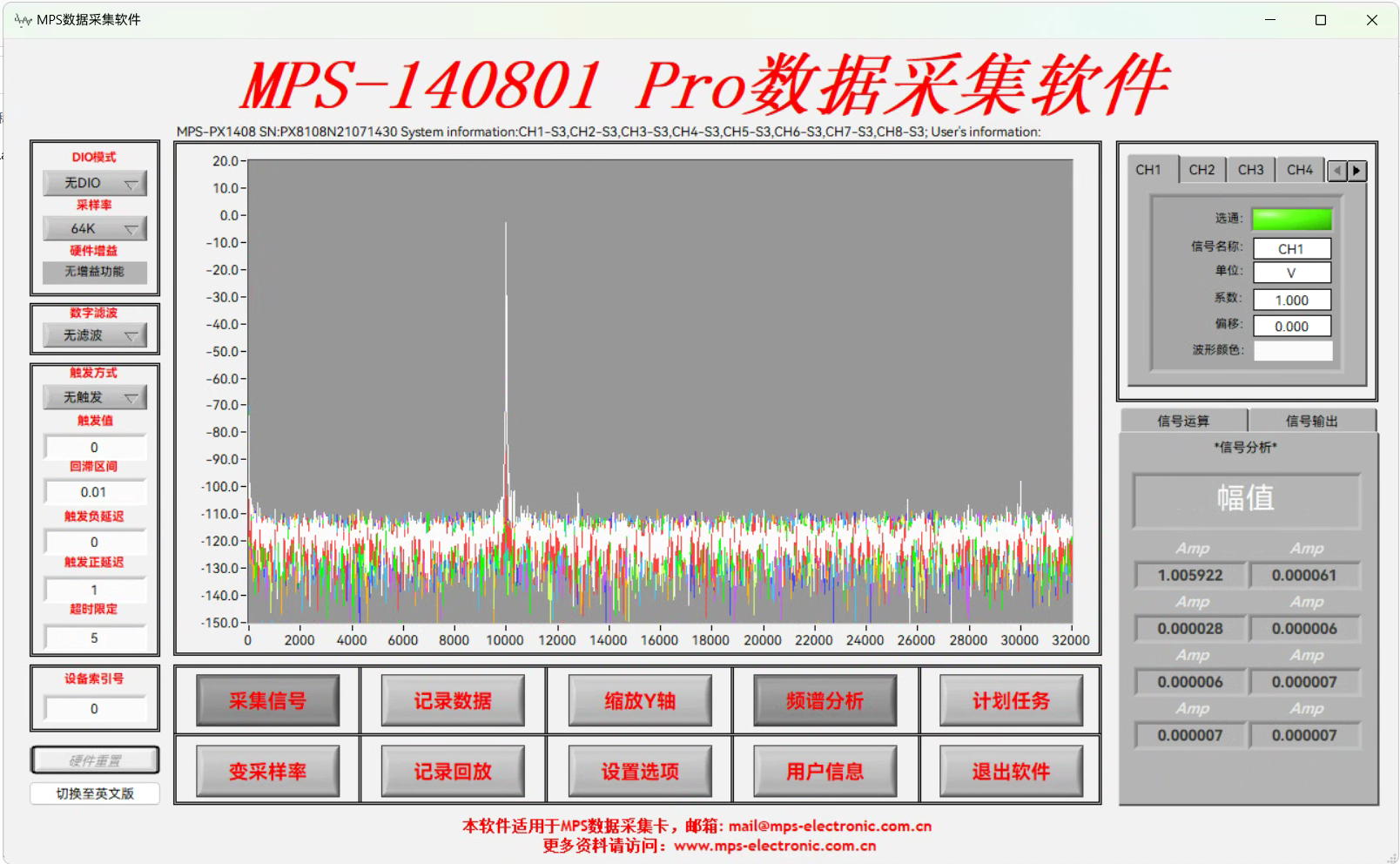

附送测试软件英文界面（100Hz正弦波输入状态下波形图）

附送测试软件界中文面图（10KHz正弦波输入状态下频谱图）

附送测试软件信号分析与监测界面（幅值为1V的正弦波输入状态下，计算并实时监测幅值变化）

相关软件资料下载链接

MPS-140801(V2)说明书

MPS-140801硬件驱动

MPS-140801驱动DLL与Lib

MPS-140801 LabVIEW编程参考范例

MPS-140801 MatLab编程参考范例
