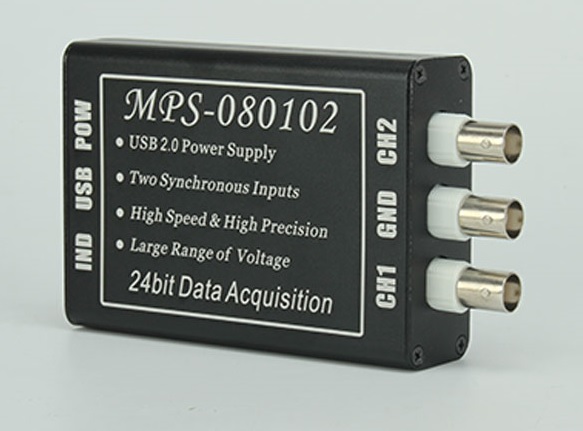

MPS-080102 双通道24位高动态范围
信号USB数据采集卡
一、 产品简介
MPS-080102是一款基于USB总线的高性能24位信号采集卡。MPS-080102能够采集两路电压信号并将数据传送到计算机进行分析、显示和记录。MPS-080102具有精度高、速度快的优点，具有极佳的动态范围，适用于音频及低频信号的高精度采集。通过设计应用软件，MPS-080102可实现如示波器、频谱分析、数据记录等诸多高级功能。MPS-080102能够大大提高工程师的工作效率，是测量测试工程师的必备工具。
MPS-080102采用 USB2.0高速总线接口，支持热插拔和即插即用，无需外部电源。其内部集成了两路同步的24位高分辨ADC，采样率可调，最高能达到每秒46K(4.6万)，差分输入，量程为正负10V。MPS-080102的性能非常优异，在46K采样率下，噪声峰峰值为1毫伏，在低速采样模式下，噪声峰峰值最低仅有0.1毫伏，达到满量程的十万分之一。MPS-080102的性能优异，能在测量测试领域中发挥巨大的作用。
MPS-080102采用跨平台的动态链接库提供驱动函数接口，可工作在 Win9X/Me、Win2000/XP、WIN10、WIN11 等常用操作系统下，支持VB, VC, C++Builder, Dephi，LabVIEW，Matlab等绝大多数编程语言。DLL中的驱动函数简明易懂，编程简单，并配有编程范例和配套软件，使用方便。
二、 性能指标
2.1、USB总线
· USB2.0高速总线传输
· 支持热插拔和即插即用
2.2、信号采集通道
· 双通道同步差分输入
2.3、信号输入量程
· -10V到+10
2.4、信号输入阻抗
· 每个差分信号输入端(CH+端及CH-端）相对GND阻抗为1MΩ
2.5、信号采集采样率
· 46.875K、23.437K、11.718K、5.859K、2.930K、1.65K、0.732K七档可调
2.6、信号采集分辨率
· 24bit
2.7、工作温度
· -40℃ - 70℃
三、 应用领域
传感器信号采集
便携式仪表和测试设备
信号在线监测与数据记录
多功能虚拟示波器
四、 软件资源
Windows95/98/NT/2000/XP/WIN10/WIN11下的驱动程序；通用DLL动态链接库；LabVIEW、VB、VC环境下的编程参考代码；配套应用软件等。其他资源参见网站信息。
五、 配件清单
[1] MPS-080102信号采集卡一张；
[2] 高屏蔽USB延长线一根；
[3] 信号线三根；
[4] 保修卡一张；
六、 售后服务
保修一年。
资料下载：
注：请先安装软件运行库，再运行应用软件。
新版 MPS Data Acquisition采集软件安装程序
