MPS-150102 MiniDAQ精巧型USB数据采集器
一、 产品简介
MPS-150102（MiniDAQ）是一款基于USB总线的精巧型信号采集器。MPS-150102外形与U盘相似，但其内部却集成了高速AD和复合功能的输入输出双向数字接口。MPS-150102能够采集±5V之间的单端电压信号，采样率高达100Ksps，并且内置了放大器，可以由外部的增益电阻来设置放大倍数。采集到的信号数据可以连续不断的传送到计算机，通过使用配套应用软件或另行编程，可以实现电压表、虚拟示波器、信号记录仪、频谱分析仪等多种高级功能。此外，MPS-150102还具有一个复合型的数字输入输出端口，既可以作为外部数字电平信号的采集端口，也可以作为数字电平的输出使用，此外5V高电平输出时可以作为电源输出来驱动继电器或为外部器件供电。MPS-150102便于携带，能够极大提高工程师的工作效率，测量测试行业的必备工具。
MPS-150102采用 USB2.0全速总线接口，无需外部电源，连接到计算机即可使用。MPS-150102内部集成了高达100Ksps采样率的10bitADC，能以每秒1000点到每秒100000点的速率采集信号，采集到的数据可以实时连续的上传到计算机。同一台计算机上可以连接多个MPS-150102，多个采集器既可以独立工作，也可受软件控制协调工作。

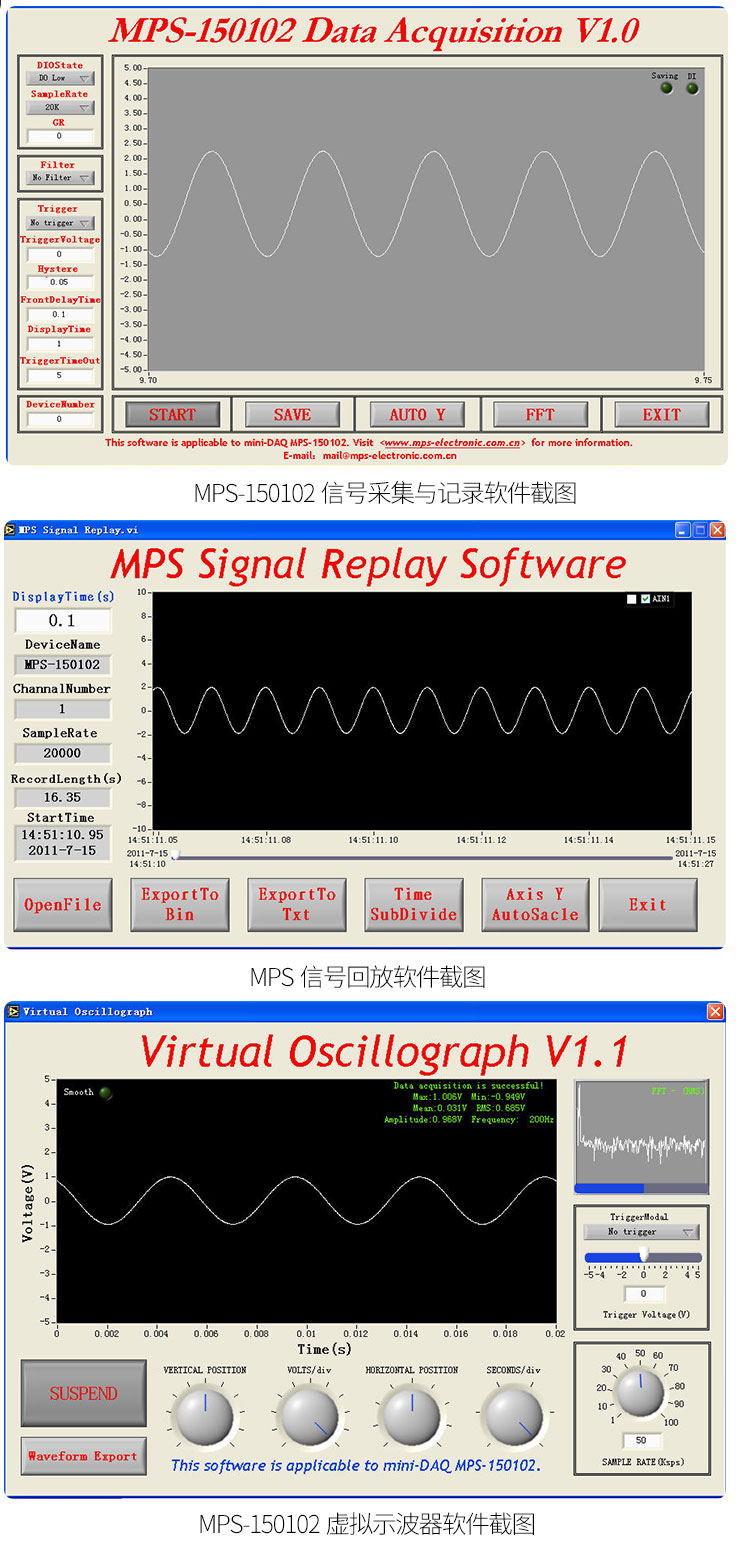

MPS-150102采用跨平台的动态链接库作为驱动函数接口，可工作在 Win9X/Me、Win2000/XP、VISTA、WIN7、WIN10、WIN11等常用操作系统下，支持64位系统，支持VB, VC, C++Builder,C#， Dephi，LabVIEW，Matlab等绝大多数编程语言，驱动函数简洁明晰，编程简单高效。随卡还附送了数款功能强大的应用软件，常用的功能可以直接实现，无需编程更加方便。
二、 性能指标
2.1、USB总线
▪ USB2.0全速总线传输
▪ 支持热插拔和即插即用
2.2、输入通道
▪ 单通道单端输入
2.3、电压量程
▪ -4.86V到+4.86V（典型值）
2.4、输入阻抗
▪ 2M欧
2.5、采样率
▪ 1K到100K任意可调，步进为1K。
▪ 支持连续采样和实时上传
2.6、分辨率
▪ 10bit
2.7、复合功能DIO
▪ 可设置为输出低电平【0V】、输出高电平【5V】和输入模式三种状态
▪ 低电平吸收电流 < 10mA
▪ 高电平输出电流 < 100mA (USB供电充足),可驱动继电器或为外部器件供电
▪ 输入模式下为高输入阻抗状态，引脚悬空时弱上拉到3.3V
▪ 即使在输出状态下，计算机也可读到端口的电平状态
2.8、工作温度
▪ -40℃ - 70℃
三、 应用领域
传感器信号采集
便携式虚拟示波器
信号记录仪
频谱分析仪
闭环控制
四、 软件资源
Windows95/98/NT/2000/XP/VISTA/Window 7/Window 10/Window 11下的驱动程序；通用DLL动态链接库；LabVIEW、VB、VC环境下的编程参考代码；配套应用软件等,其他资源参见网站信息。
五、 配件清单
[1] MPS-150102信号采集器一套；
[2] 保修卡一张；
六、 售后服务
一年保修。
注：请先安装软件运行库，再运行应用软件。
