八通道24位IEPE传感器专用USB采集卡
MPS-140801-IEPE
一、产品简介
MPS-140801-IEPE是MPS-140801信号采集卡的特殊定制版本，用于IEPE（ICP）类传感器的信号采集。与标准MPS-140801相比，IEPE版本内置了传感器所需的恒流激励和信号调理电路，可以不需外部的信号调理器而直接采集IEPE传感器的输出信号，但不能连接非IEPE类传感器。
MPS-140801是一款基于USB总线的高性能信号采集卡。MPS-140801具有八路大量程、高采样率、低噪声的高性能同步信号采集通道。每个通道的量程为±10V，采样率高达128Ksps，并能保证实时传输到计算机进行显示与分析。通过高性能ADC和先进的DSP信号处理技术，MPS-140801同时还具有极低的采样噪声，在1Ksps采样率下采样噪声峰峰值仅为0.00004V，满量程信号的信噪比高达50万。多通道、高采样率和低噪声和同步采样使MPS-140801能够满足科研与生产中绝大部分信号采集工程的需要。
MPS-140801采用USB2.0高速总线接口，支持即插即用和热插拔，是便携式系统用户的最佳选择。板载191K超大FIFO缓存，能最大限度防止数据丢失，保证信号采集的完整性。通过扩展计算机的USB接口，还能同时将多达10套的MPS-140801连接到一台计算机，从而扩展了系统的通道个数。
MPS-140801采用跨平台通用的动态链接库作为驱动函数接口，可工作在 Win9X/Me、Win2000/XP/WIN 7/WIN 10/WIN11 等常用操作系统下，支持VB, VC, C++Builder, Dephi，LabVIEW，Matlab等大多数编程语言，硬件驱动方式清晰明了，软件编程简单快捷。
二、性能指标
2.1、USB总线
▪ USB2.0高速总线传输，最大传输速度达480Mb/s
▪ 支持热插拔和即插即用
2.2、输入通道
▪ 8路同步采集通道
▪ 仅支持IEPE（ICP）类传感器
▪ BNC接线端子
▪ 交流输入
2.3、IEPE调理
▪ 输出电流：恒定4mA
▪ 驱动电压：24V
2.3、电压量程
▪ -10V到+10V
2.5、采样率
▪ 128K、64K、32K、16K、8K、4K、2K、1K八档可调
2.6、分辨率
▪ 128K采样率下，噪声峰峰值 < 400微伏，无噪声分辨率15.7bit；噪声有效值 < 60微伏，有效分辨率18.6bit，信噪比103dB；
▪ 64K采样率下，噪声峰峰值 < 250微伏，无噪声分辨率16.2bit；噪声有效值 < 38微伏，有效分辨率19.0bit，信噪比105dB；
▪ 32K采样率下，噪声峰峰值 < 150微伏，无噪声分辨率17.0bit；噪声有效值 < 23微伏，有效分辨率19.8bit，信噪比109dB；
▪ 16K采样率下，噪声峰峰值 < 100微伏，无噪声分辨率17.7bit；噪声有效值 < 16微伏，有效分辨率20.6bit，信噪比113dB；
▪ 8K采样率下，噪声峰峰值 < 70微伏，无噪声分辨率18.4bit；噪声有效值 < 10微伏，有效分辨率21.3bit，信噪比115dB；
▪ 4K采样率下，噪声峰峰值 < 50微伏，无噪声分辨率18.6bit；噪声有效值 < 9微伏，有效分辨率21.5bit，信噪比117dB；
▪ 2K采样率下，噪声峰峰值 < 40微伏，无噪声分辨率18.9bit；噪声有效值 < 6微伏，有效分辨率21.8bit，信噪比121dB；
▪ 1K采样率下，噪声峰峰值 < 35微伏，无噪声分辨率19.0bit；噪声有效值 < 5微伏，有效分辨率21.9bit，信噪比123dB；
2.7、缓存
▪ DAQ Buffer：192K Bytes
▪ USB FIFO ：1K Bytes
2.8、工作温度
▪ -40℃ - 85℃
三、应用领域
便携式仪表和测试设备
高动态范围传感器信号采集与记录
振动及音频信号分析
四、软件资源

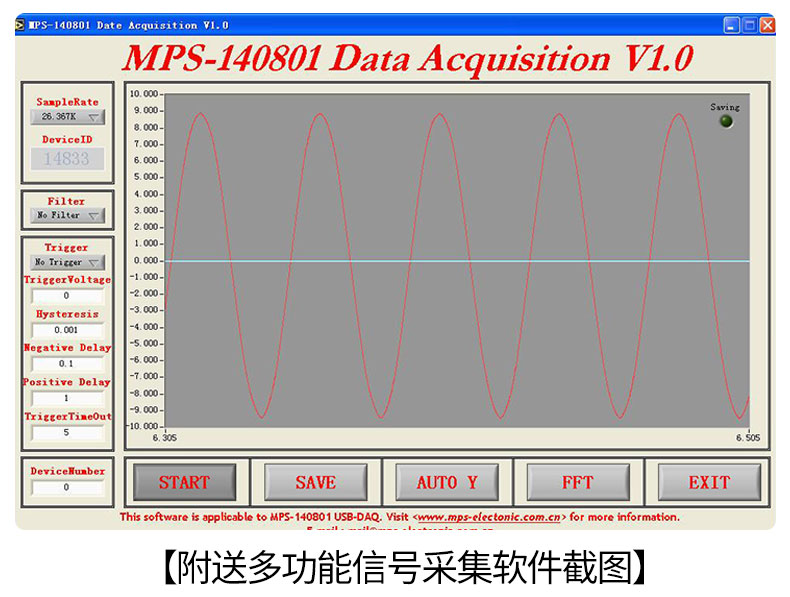

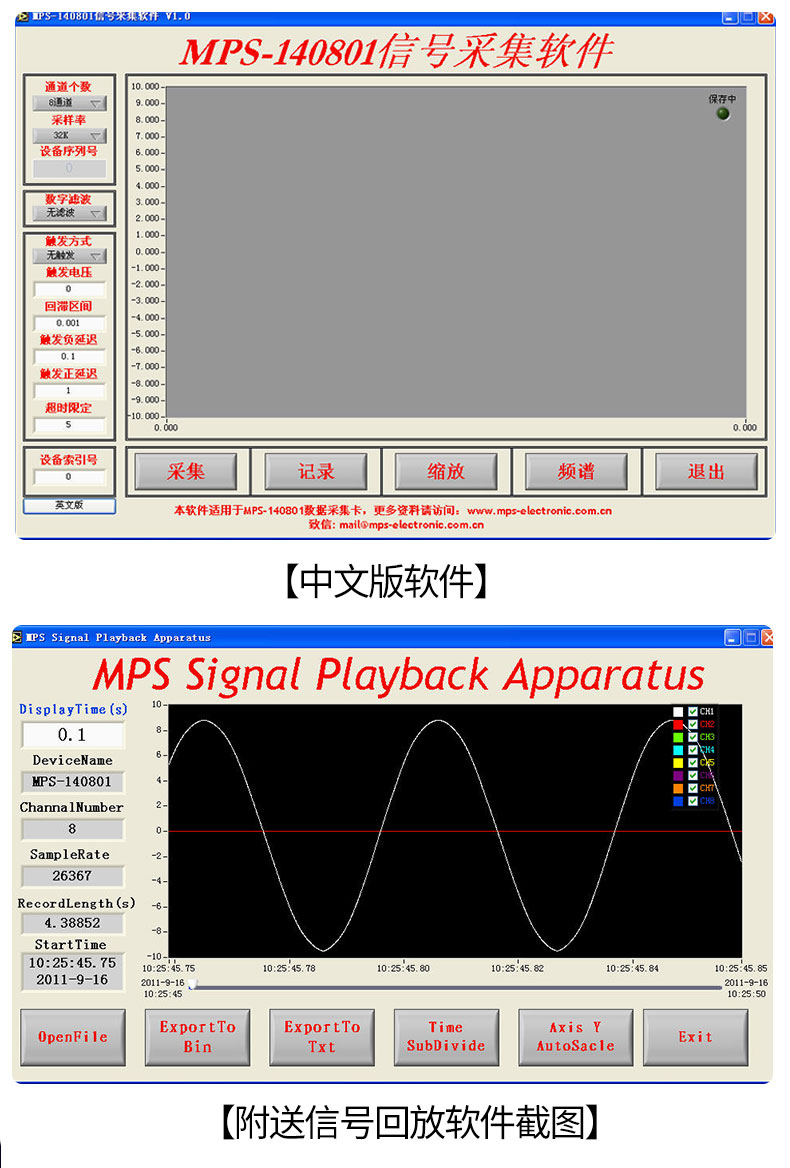

Windows95/98/NT/2000/XP/WIN 7/WIN 10/WIN 11 下的驱动程序；通用DLL动态链接库；LabVIEW语言编写的信号采集、显示与记录软件及源码；其他资源参见网站信息。
五、配件清单
[1] MPS-140801信号采集卡一张；
[2] 高屏蔽USB数据传输电缆一根；
[3] 信号线10根；
[4] 同步信号传输线1根；
[5] 外接备用电源一个；
[6] 保修卡一张；
六、售后服务
保修一年。
相关软件资料下载链接
MPS-140801驱动DLL与Lib
MPS-140801 LabVIEW编程参考范例
MPS-140801 MatLab编程参考范例
MPS应用软件运行库安装程序
注：请先安装软件运行库，再运行应用软件。
新版 MPS Data Acquisition采集软件安装程序
