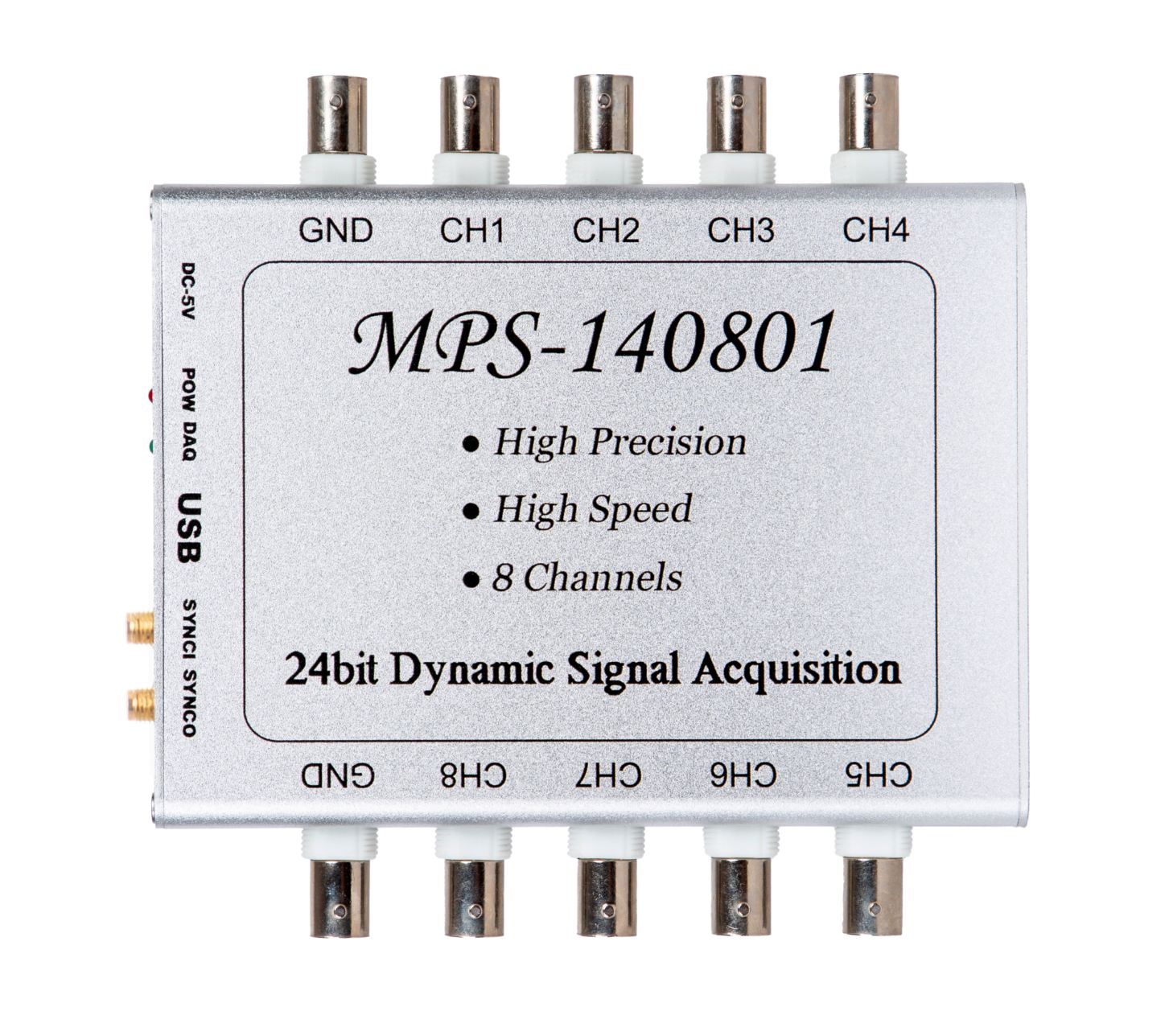

八通道24位Voltage&IEPE信号采集卡
MPS-140801-M
一、产品简介
MPS-140801-M是一款性能极佳的混合型信号采集卡。MPS-140801-M有8个同步的信号采集通道，其中4通道用于电压信号采集，另外4通道用于IEPE（ICP）类传感器信号采集，IEPE通道可与IEPE传感器直接相连，不需要额外的信号调理。MPS-140801-M内置高性能ADC和DSP信号处理，具有极低的采样噪声，峰峰值最低仅为0.00004V，信噪比高达50万以上。MPS-140801-M在低噪声的同时，还具备八通道同步采样，以及每通道高达128Ksps的超高采样率。板载有191K超大FIFO缓存，用于保证数据的完整性，在最高采样率下仍能确保采集的连续性。多通道、高采样率、低噪声、同步性和连续不间断等优点，令MPS-140801-M能够在科研生产中胜任高端的信号采集工作。
MPS-140801-M采用 USB2.0高速总线接口，支持即插即用和热插拔，具备极佳的便携性，并可以通过USB HUB技术，同时将多达10台MPS-140801连接到同一台计算机。MPS-140801M采用跨平台通用的动态链接库作为驱动函数接口，可工作在 Win9X/Me、Win2000/XP/WIN 7/WIN 10/WIN 11/ 等常用操作系统下，支持VB, VC, C++Builder, Dephi，LabVIEW，Matlab等大多数编程语言，硬件驱动方式清晰明了，软件编程简单快捷。
二、性能指标
2.1、USB总线
▪ USB2.0高速总线传输，最大传输速度达480Mb/s
▪ 支持热插拔和即插即用
2.2、电压采集通道（CH1-CH4）
▪ 输入信号： 单端电压信号
▪ 输入量程： ±10.5V
▪ 输入阻抗： 1MΩ
▪ 输入接头： BNC母头
2.3、IEPE传感器采集通道（CH5-CH8）
▪ IEPE输出电流： 恒定4mA
▪ IEPE驱动电压： 24V
▪ 输入隔直电容 ： 10微法
▪ 输 入 量 程 ： ±10.5V
▪ 输 入 接 头 ： BNC母头
2.4、采样率
▪ 128K、64K、32K、16K、8K、4K、2K、1K八档可调
2.5、分辨率
▪ 128K采样率下，噪声峰峰值 < 400微伏，无噪声分辨率15.7bit；噪声有效值 < 60微伏，有效分辨率18.6bit，信噪比103dB；
▪ 64K采样率下，噪声峰峰值 < 250微伏，无噪声分辨率16.2bit；噪声有效值 < 38微伏，有效分辨率19.0bit，信噪比105dB；
▪ 32K采样率下，噪声峰峰值 < 150微伏，无噪声分辨率17.0bit；噪声有效值 < 23微伏，有效分辨率19.8bit，信噪比109dB；
▪ 16K采样率下，噪声峰峰值 < 100微伏，无噪声分辨率17.7bit；噪声有效值 < 16微伏，有效分辨率20.6bit，信噪比113dB；
▪ 8K采样率下，噪声峰峰值 < 70微伏，无噪声分辨率18.4bit；噪声有效值 < 10微伏，有效分辨率21.3bit，信噪比115dB；
▪ 4K采样率下，噪声峰峰值 < 50微伏，无噪声分辨率18.6bit；噪声有效值 < 9微伏，有效分辨率21.5bit，信噪比117dB；
▪ 2K采样率下，噪声峰峰值 < 40微伏，无噪声分辨率18.9bit；噪声有效值 < 6微伏，有效分辨率21.8bit，信噪比121dB；
▪ 1K采样率下，噪声峰峰值 < 35微伏，无噪声分辨率19.0bit；噪声有效值 < 5微伏，有效分辨率21.9bit，信噪比123dB；
2.6、缓存
▪ DAQ Buffer：192K Bytes
▪ USB FIFO ：1K Bytes
2.7、工作温度
▪ -40℃ - 85℃
三、应用领域
便携式仪表和测试设备
高精度信号采集与记录
振动与声音信号分析
四、软件资源
Windows95/98/NT/2000/XP/WIN7/WIN10/WIN11等操作系统驱动程序；通用DLL动态链接库及编程参考例程；附送多功能信号采集及信号回放软件等。
五、配件清单
[1] MPS-140801-M信号采集卡一张；
[2] 高屏蔽USB数据传输电缆一根；
[3] 信号线10根；
[4] 同步信号传输线1根；
[5] 外接备用电源一个；
[6] 保修卡一张；
六、售后服务
保修一年。
相关软件资料下载链接
MPS-140801硬件驱动
MPS-140801驱动DLL与Lib
MPS-140801 LabVIEW编程参考范例
MPS-140801 MatLab编程参考范例
MPS-140801多功能采集软件
MPS应用软件运行库安装程序
注：请先安装软件运行库，再运行应用软件。
新版 MPS Data Acquisition采集软件安装程序
