MPS-150601 MiniDAQ多功能信号采集器
一、 产品简介

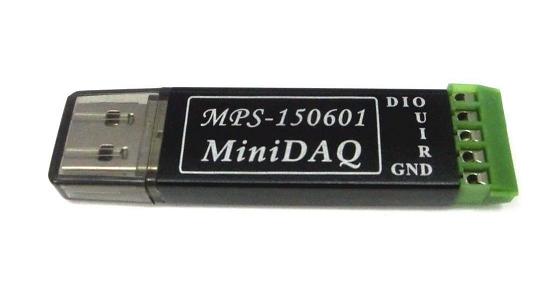

MPS-150601（MiniDAQ）是一款基于USB总线的精巧型信号采集器。MPS-150601外形与U盘相似，但其内部集成有采集多种信号的高精度AD与一个复合功能的双向数字端口。MPS-150601能够采集0-10V之间的电压、0-20mA之间的电流、0-10KΩ电阻或是0-250KHz的频率信号，是针对传感器多种不同的输出类型所设计的多功能信号采集器。MPS-150601具备极佳的采样精度，内部使用24位超高分辨率的AD转换器，采样噪声被抑制在0.005%以内，同时内置高达128倍的可变增益放大器（PGA），小信号也可达到极佳的采集效果。MPS-150601每秒钟最多可以采集10个样点，实际采样频率完全受计算机软件控制，可根据不同信号的测量要求灵活设定。此外，MPS-150601还具有一个复合型的数字输入输出端口，既可以采集外部的高低数字电平信号，也可以用于对外输出高低电平，当输出高电平时还可以作为5V电源来驱动外部器件。在外观上，MPS-150601美观小巧，便于携带，在提高工作效率的同时，不会造成工程师的额外负担，是随身携带的测量利器。
MPS-150601采用USB2.0全速总线接口，无需外部电源，连接到计算机即可使用。同一台计算机上可以连接多个MPS-150601，多个采集器既可以独立工作，也可受软件控制协调工作。

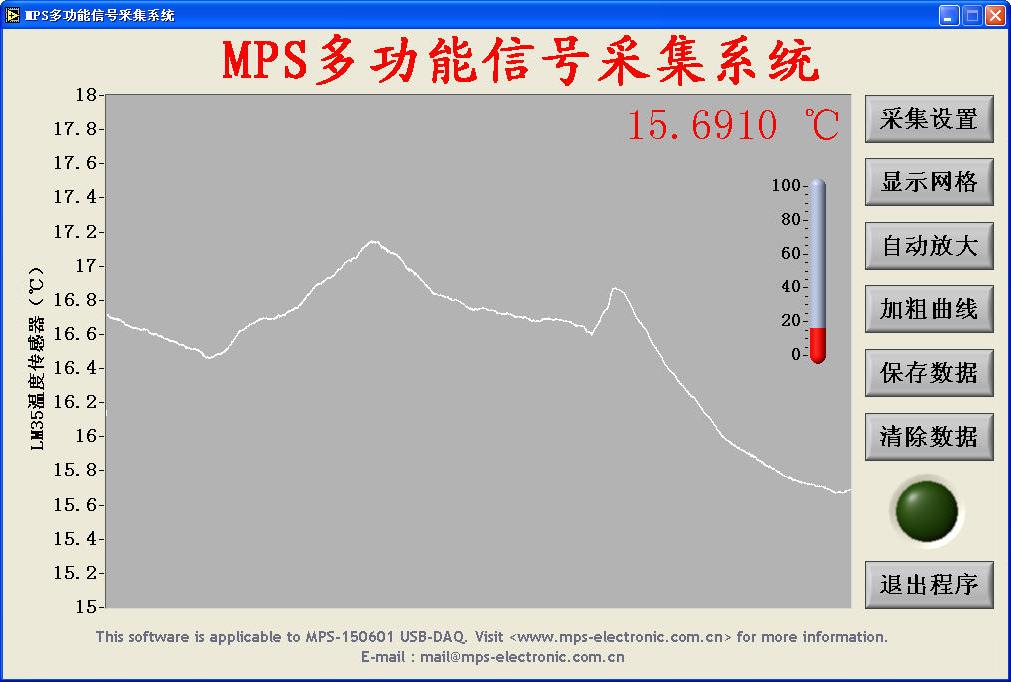

MPS-150601采用跨平台的动态链接库作为驱动函数接口，可工作在Win9X/Me、Win2000/XP、VISTA、WIN7、WIN10、WIN11等常用操作系统下，支持64位系统，支持VB, VC, C++Builder,C#， Dephi，LabVIEW，Matlab等绝大多数编程语言，驱动函数简洁明晰，编程简单高效。随卡附送功能强大的应用软件，常用的功能可以直接实现，不懂编程的用户也可使用。
二、 性能指标
2.1、USB总线
▪ USB2.0全速总线传输
▪ 支持热插拔和即插即用
2.2、电压采集通道
▪ 输入信号： 单端电压信号
▪ 输入端口： U – 电压输入端；GND – 地线输入端。
▪ 输入量程： 0-10V
▪ 输入阻抗： 49KΩ
▪ 采样分辨率： 24bit
▪ 噪声波动幅度： < ±0.0002V（PGA倍数 = 1）； < ±0.00001V（PGA倍数 = 128）
▪ 采样时间： < 100ms
2.3、电流采集通道
▪ 输入信号： 单端电流信号
▪ 输入端口： I – 电流正极输入端；GND – 电流负极（地线）输入端
▪ 输入量程： 0-20mA
▪ 输入阻抗： 100Ω
▪ 采样分辨率： 24bit
▪ 噪声波动幅度： < ±0.0002mA（PGA倍数 = 1）； < ±0.00002mA（PGA倍数 = 128）
▪ 采样时间： < 100ms
2.4、电阻采集通道
▪ 输入信号： 开路电阻
▪ 输入端口： R – 电阻输入端一；GND – 电阻输入端二（地线）
▪ 输入量程： 0-10KΩ
▪ 激励电流： 0.2mA
▪ 采样分辨率： 24bit
▪ 噪声波动幅度： < ±0.2 Ω（PGA倍数 = 1）； < ±0.02Ω（PGA倍数 = 128）
▪ 采样时间： < 100ms
2.4、频率采集通道
▪ 输入信号： 数字方波信号
▪ 输入端口： DIO – 数字信号输入端；GND –地线输入端
▪ 输入量程： 20Hz-250KHz
▪ 输入电平： 0V ≤低电平 ≤ 1.5V，2.5V ≤高电平 ≤ 5V
▪ 输入电流： < 50uA（输入状态下DIO漏电流）
▪ 采样时间： < 100ms
2.5、数字电平采集通道
▪ 输入信号： 数字电平高低状态
▪ 输入端口： DIO – 数字信号输入端；GND –地线输入端
▪ 输入电平： 0V ≤低电平 ≤ 1.5V，2.5V ≤高电平 ≤ 5V
▪ 输入电流： < 50uA（输入状态下DIO漏电流）
▪ 采样时间： < 100ms
2.6、数字电平输出
▪ 输出电平： 高电平5V，低电平0V（典型值）
▪ 输出端口： DIO – 数字信号输出端；GND –地线
▪ 输出电流： < 100mA（高电平下DIO输出电流）
▪ 输入电流： < 20mA（低电平下DIO输入电流）
▪ 采样时间： < 100ms
2.7、工作温度
▪ -40℃ - 70℃
三、 应用领域
传感器信号采集
变送器输出采集
四、 软件资源
Windows95/98/NT/2000/XP/VISTA/Window 7/Window 10/Window 11下的驱动程序；通用DLL动态链接库；LabVIEW、VB、VC环境下的编程参考代码；配套应用软件等。
五、 配件清单
[1] MPS-150601信号采集器一套；
[2] 保修卡一张；
六、 售后服务
一年保修。
注：请先安装软件运行库，再运行应用软件。
