MPS-140401-I 四通道24位IEPE信号采集卡
一、 产品简介
MPS-140401-I是一款基于USB总线的高性能IEPE（ICP）类传感器信号采集卡,内置了传感器所需的恒流激励和信号调理电路，可以不需外部的信号调理器而直接采集IEPE传感器的输出信号，但不能连接非IEPE类传感器。MPS-140401-I具有四路大量程、高采样率、低噪声的高性能同步信号采集通道。每个通道的量程为±10V，采样率高达128Ksps，并能保证实时传输到计算机进行显示与分析。通过高性能ADC和先进的DSP信号处理技术，MPS-140401-I同时还具有极低的采样噪声，在1Ksps采样率下采样噪声峰峰值仅为0.00004V，满量程信号的信噪比高达50万。多通道、高采样率和低噪声和同步采样使MPS-140401-I能够满足科研与生产中高端信号采集工作的需要。
MPS-140401系列采用 USB2.0高速总线接口，支持即插即用和热插拔，具备极佳的便携性。并可以通过USB HUB技术，同时将多达10台MPS-140401连接到同一台计算机。板载191K超大FIFO缓存，能防止数据丢失，保证信号的完整性。
MPS-140401系列采用跨平台通用的动态链接库作为驱动函数接口，可工作在 Win9X/Me、Win2000/XP/WIN 7/WIN 10/WIN 11 等常用操作系统下，支持VB, VC, C++Builder, Dephi，LabVIEW，Matlab等大多数编程语言，硬件驱动方式清晰明了，软件编程简单快捷。
二、 性能指标
2.1、USB总线
▪ USB2.0高速总线传输，最大传输速度达480Mb/s
▪ 支持热插拔和即插即用
2.2、输入通道
▪ 4路同步采集通道
▪ 仅支持IEPE（ICP）类传感器
▪ BNC接线端子
▪ 交流输入
2.3、IEPE调理
▪ 输出电流：恒定4mA
▪ 驱动电压：24V
▪ 隔直电容：10微法
2.4、电压量程
▪ -10.5V到+10.5V
2.5、采样率
▪ 128K、64K、32K、16K、8K、4K、2K、1K八档可调
2.6、分辨率
▪ 128K采样率下，噪声峰峰值 < 400微伏，无噪声分辨率15.7bit；噪声有效值 < 60微伏，有效分辨率18.6bit，信噪比103dB；
▪ 64K采样率下，噪声峰峰值 < 250微伏，无噪声分辨率16.2bit；噪声有效值 < 38微伏，有效分辨率19.0bit，信噪比105dB；
▪ 32K采样率下，噪声峰峰值 < 150微伏，无噪声分辨率17.0bit；噪声有效值 < 23微伏，有效分辨率19.8bit，信噪比109dB；
▪ 16K采样率下，噪声峰峰值 < 100微伏，无噪声分辨率17.7bit；噪声有效值 < 16微伏，有效分辨率20.6bit，信噪比113dB；
▪ 8K采样率下，噪声峰峰值 < 70微伏，无噪声分辨率18.4bit；噪声有效值 < 10微伏，有效分辨率21.3bit，信噪比115dB；
▪ 4K采样率下，噪声峰峰值 < 50微伏，无噪声分辨率18.6bit；噪声有效值 < 9微伏，有效分辨率21.5bit，信噪比117dB；
▪ 2K采样率下，噪声峰峰值 < 40微伏，无噪声分辨率18.9bit；噪声有效值 < 6微伏，有效分辨率21.8bit，信噪比121dB；
▪ 1K采样率下，噪声峰峰值 < 35微伏，无噪声分辨率19.0bit；噪声有效值 < 5微伏，有效分辨率21.9bit，信噪比123dB；
2.7、缓存
▪ DAQ Buffer：192K Bytes
▪ USB FIFO ：1K Bytes
2.8、工作温度
▪ -40℃ - 85℃
三、 应用领域
便携式仪表和测试设备
高精度信号采集与记录
振动与声音信号分析
四、 软件资源

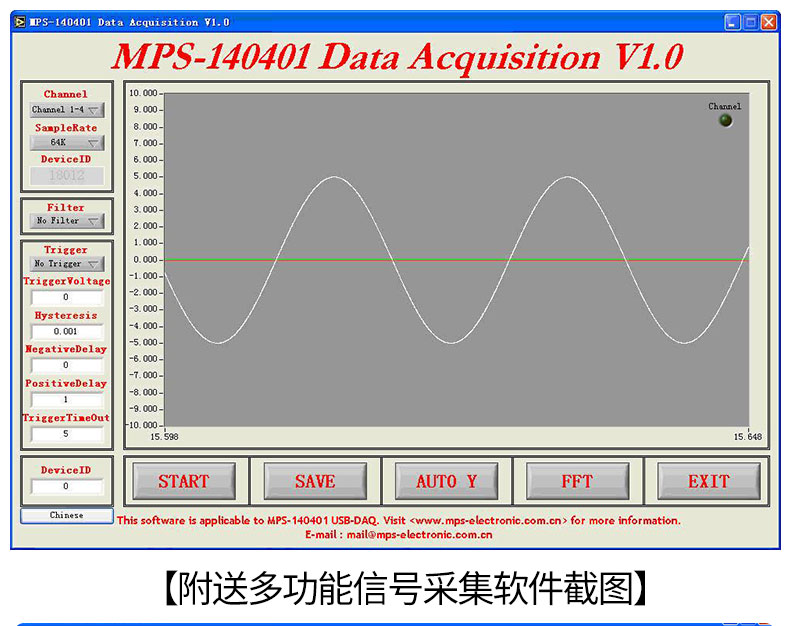

Windows95/98/NT/2000/XP/WIN7/WIN10/WIN11等操作系统驱动程序；通用DLL动态链接库及编程参考例程；附送多功能信号采集及信号回放软件等。
五、 配件清单
[1] MPS-140401-I信号采集卡一张；
[2] 高屏蔽USB数据传输电缆一根；
[3] BNC到鳄鱼信号线5根；
[4] 同步信号传输线1根；
[5] 外接备用电源一个；
[6] 保修卡一张；
六、 售后服务
保修一年。
