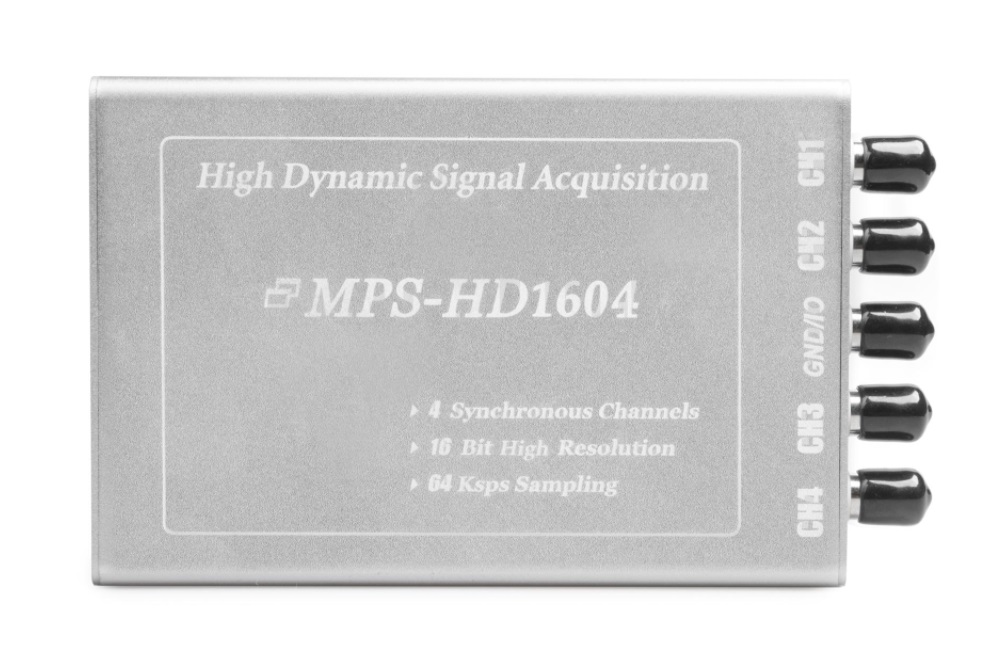

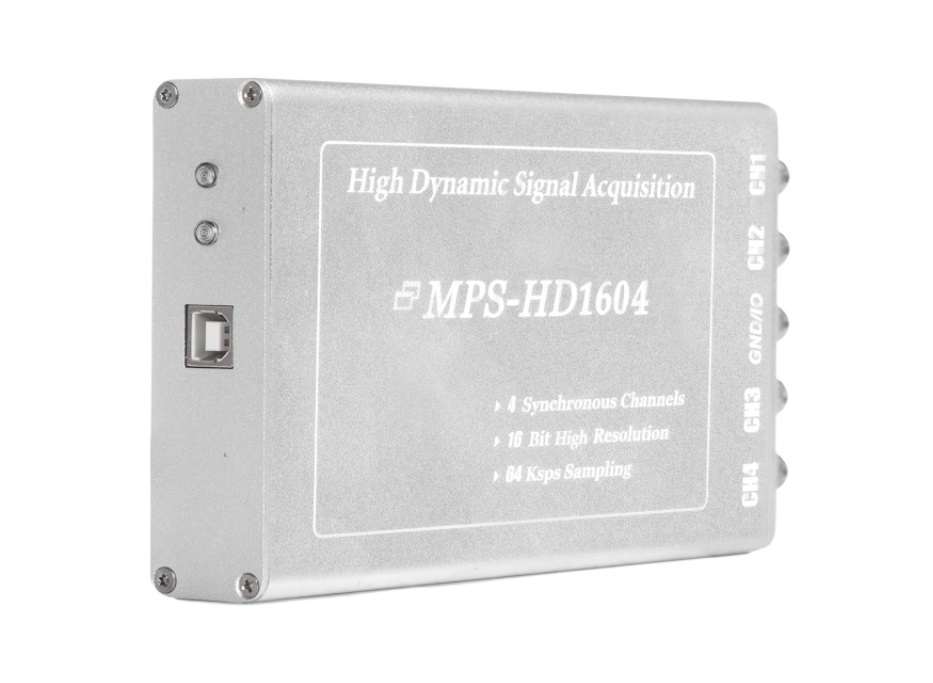

MPS-HD1604四通道16位高动态范围采集卡

MPS-HD1604 四通道16位高动态范围信号采集卡

一、 产品简介

MPS-HD1604是一款基于USB总线的四通道16位高动态范围信号采集卡，适用于高精度信号测量、便携式数据采集、振动与音频信号分析等领域。

MPS-HD1604具有四路±5V量程的同步电压采集通道，采样率在1kSPS至64kSPS范围内共七档可调，支持连续不间断的信号采集与实时数据传输。MPS-HD1604具有低噪声的特点，在64k采样率时本底噪声可低至50μVrms（±5V满量程），在1k采样率时更可低至10μVrms，有效分辨率可达19.0位。

MPS-HD1604能够提供六种可选的通道输入模式，兼容差分/单端、高输入阻抗/低输入阻抗、直流耦合/交流耦合、IEPE（ICP）恒流供电等多种输入特性，可以适配大部分应用场景，并且支持每个通道定制不同的输入模式，在多类型信号的混合测量中尤其适用。

MPS-HD1604通过USB总线与计算机连接，支持即插即用和热插拔。设备兼容全系列Windows操作系统，提供通用的DLL驱动函数库，并提供LabVIEW、VB、C#、Python、Qt、MATLAB等多种语言下的编程参考示例。

此外，MPS-HD1604还免费赠送一套多功能采集软件，可直接实现波形显示、信号记录、波形回放、频谱分析等基础功能，以及软件滤波、边沿触发、计算频率、重采样、信号拟合、声音播放等众多高级辅助功能，能够大幅降低使用门槛，帮助用户实现快速测量。

二、 性能指标

2.1、通信总线

    ▪ USB2.0高速总线（兼容3.0及更高版本）

    ▪ USB总线供电

    ▪ 支持即插即用与热插拔

2.2、输入通道

    ▪ 接口类型：BNC母头

    ▪ CH1-CH4通道：四路信号输入口

    ▪ GND/IO通道的负极：共地线接口

    ▪ GND/IO通道的正极：多功能复用IO口

2.3、输入模式

  MPS-HD系列采集卡支持六种信号输入模式，用户可在订购产品时指定每个通道的输入模式。六种输入模式分别为：


  S1模式（直流单端低输入阻抗模式）：

    1、 耦合方式：直流耦合

    2、 输入类型：单端输入

    3、 输入阻抗：输入正极与地线间50kΩ^【1】；输入负极与地线连通

    4、 输入量程：±5V^【2】

    5、 输入耐压：±25V

    6、 恒流供电：无

    S2模式（直流单端高输入阻抗模式）：

    1、 耦合方式：直流耦合

    2、 输入类型：单端输入

    3、 输入阻抗：输入正极与地线间1MΩ^【3】；输入负极与地线连通

    4、 输入量程：±5V

    5、 输入耐压：±25V

    6、 恒流供电：无

    S3模式（直流差分模式）：

    1、 耦合方式：直流耦合

    2、 输入类型：差分输入

    3、 输入阻抗：输入正极与地线间1MΩ；输入负极与地线间1MΩ

    4、 输入量程：±5V

    5、 输入耐压：±25V

    6、 恒流供电：无

    S4模式（交流单端模式）：

    1、 耦合方式：交流耦合

    2、 输入类型：单端输入

    3、 输入阻抗：输入正极与地线间10μF||50kΩ；输入负极与地线连通

    4、 输入量程：±5V

    5、 输入耐压：±25V

    6、 恒流供电：无

    S5模式（恒流供电模式）：

    1、 耦合方式：直流耦合

    2、 输入类型：单端输入

    3、 输入阻抗：输入正极与地线间1MΩ；输入负极与地线连通

    4、 输入量程：±5V

    5、 输入耐压：±25V

    6、 恒流供电：恒定4mA^【4】；开路驱动电压24V

    S6模式（IEPE模式）：

    1、 耦合方式：交流耦合

    2、 输入类型：单端输入

    3、 输入阻抗：输入正极与地线间10μF||50kΩ；输入负极与地线连通

    4、 输入量程：±5V

    5、 输入耐压：±25V

    6、 恒流供电：恒定4mA；开路驱动电压24V

    ^【1】输入内阻的精确额定值为49.7kΩ，误差0.1%。

    ^【2】量程的精确额定值为5.2V，误差0.1%。

    ^【3】输入内阻的精确额定值为1MΩ，误差0.1%。

    ^【4】恒流供电的精确额定值为4.15mA，误差1%。

2.4、采样率

    ▪ 64k、32k、16k、8k、4k、2k、1k(SPS)七档可通过软件设置。

2.5、分辨率

 ▪ 64k采样率下，有效分辨率16bit；采样噪声峰峰值 V_pp <350μV，有效值 V_RMS < 50μV；

 ▪ 32k采样率下，有效分辨率16.7bit；采样噪声峰峰值 V_pp < 240μV，有效值 V_RMS < 35μV；

 ▪ 16k采样率下，有效分辨率17.3bit；采样噪声峰峰值 V_pp < 180μV，有效值 V_RMS < 26μV；

 ▪ 8k采样率下，有效分辨率18.1bit；采样噪声峰峰值 V_pp < 125μV，有效值 V_RMS <18μV；

 ▪ 4k采样率下，有效分辨率18.4bit；采样噪声峰峰值 V_pp < 100μV，有效值 V_RMS < 15μV；

 ▪ 2k采样率下，有效分辨率18.7bit；采样噪声峰峰值 V_pp <80μV，有效值 V_RMS < 12μV；

 ▪ 1k采样率下，有效分辨率19.0bit；采样噪声峰峰值 V_pp < 68μV，有效值 V_RMS < 10μV；

2.6、带宽

    ▪ 1K - 64K采样率下，内置32kHz抗混叠滤波，信号通带高截止频率为31.2kHz;

    ▪ S4或S6模式下，内置隔直高通滤波器，信号通带低截止频率为0.3Hz；

    ▪ S1、S2、S3或S5模式下，直流耦合，信号通带低截止频率0Hz；

2.7、工作温度

 ▪ -40℃～85℃

2.8、工作功率

    ▪ 待机功率：电流 < 240mA，功率 < 1.2W；

    ▪ 运行功率：电流 < 280mA，功率 < 1.4W；

    ▪ IEPE功率：每接入一只IEPE传感器，电流增加25mA，功率增加0.125W；

    ▪ 最大功率：电流 < 400mA，功率< 2W；

    ▪ DIO 5V输出：输出电流 < 50mA；

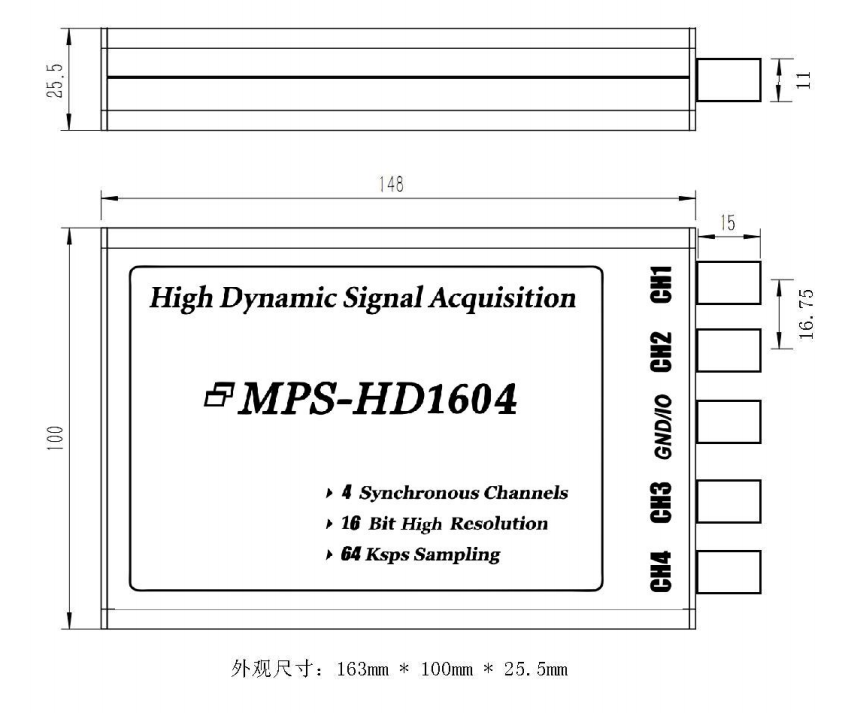

三、 外观尺寸

四、 应用领域

    高精度信号采集与记录

    工业生产在线监测

    便携式信号测量

    声音与振动分析

五、 软件资源

提供兼容全系列Windows操作系统的专用驱动程序；提供跨平台的通用DLL动态链接库，用于系统集成与二次开发；提供LabVIEW、VB、C#、Python、Qt、Matlab等多种编程语言的例程；附送一套多功能测试软件。

六、 配件清单

    [1] MPS-HD1604信号采集卡一张；

    [2] 高屏蔽USB数据传输线一根；

    [3] 保修卡一张；

    [4] 合格证一张

七、 售后服务

  免费保修三年。

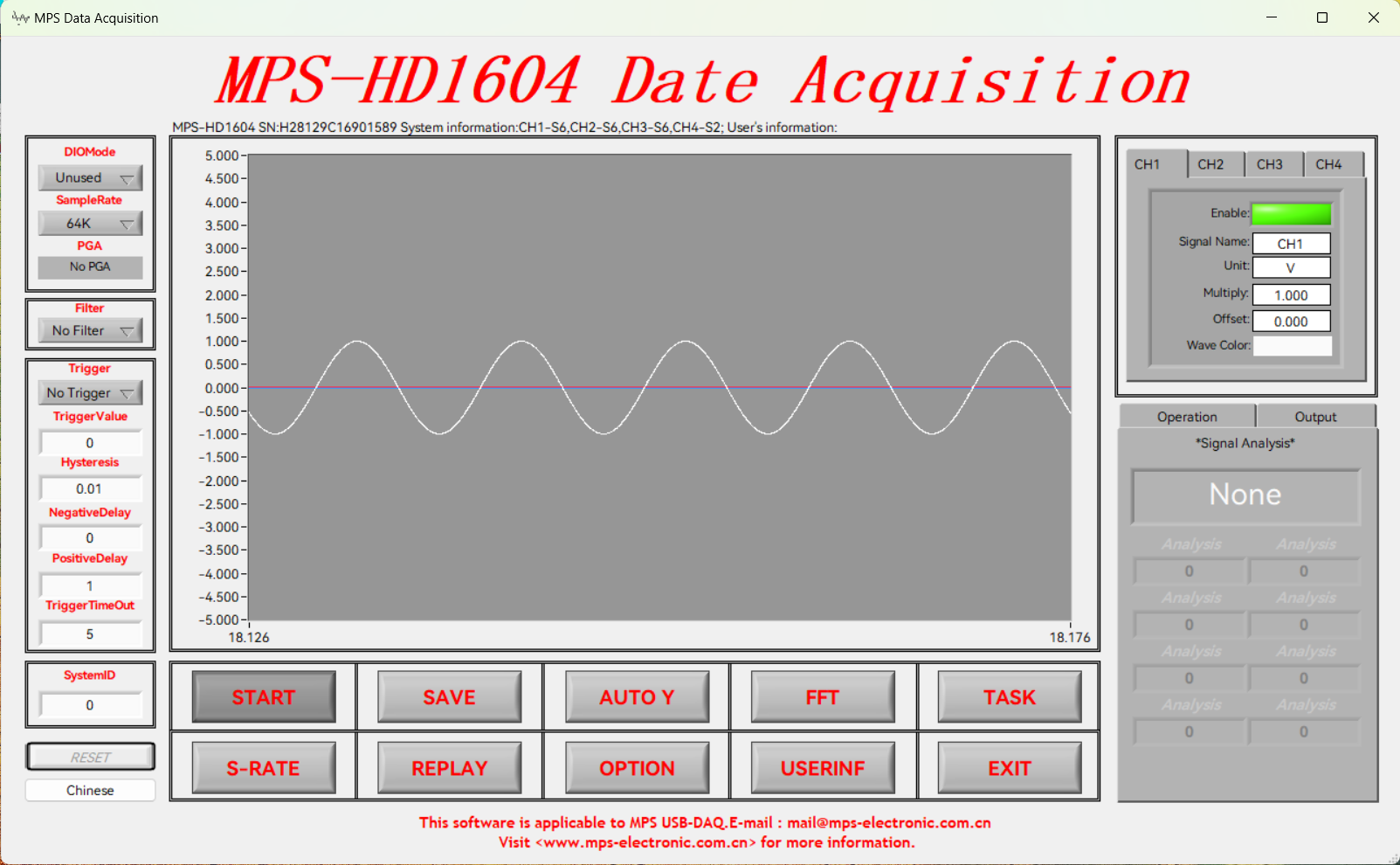

附送测试软件界面（英文，时域图）

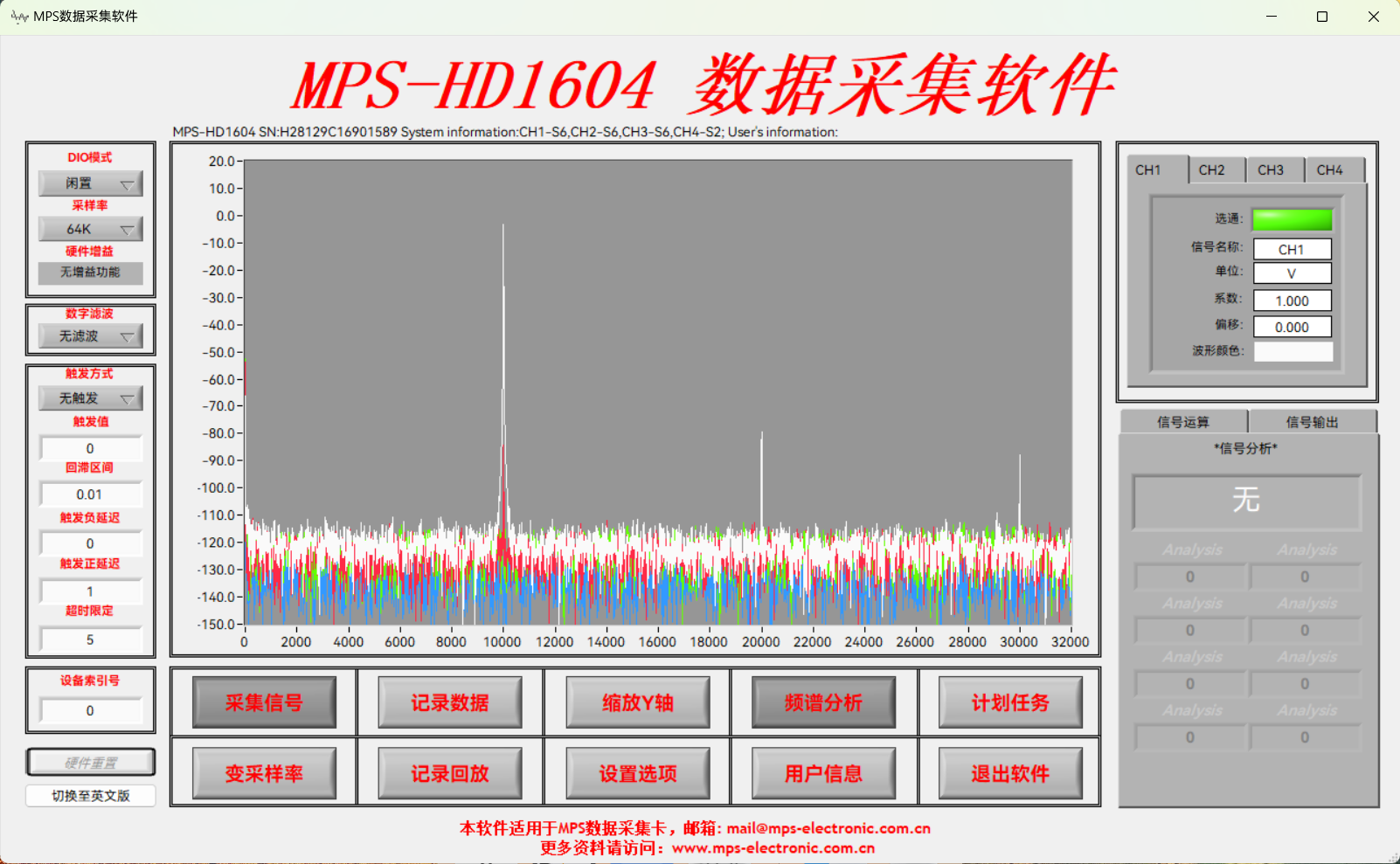

附送测试软件界面图（中文，频谱图）

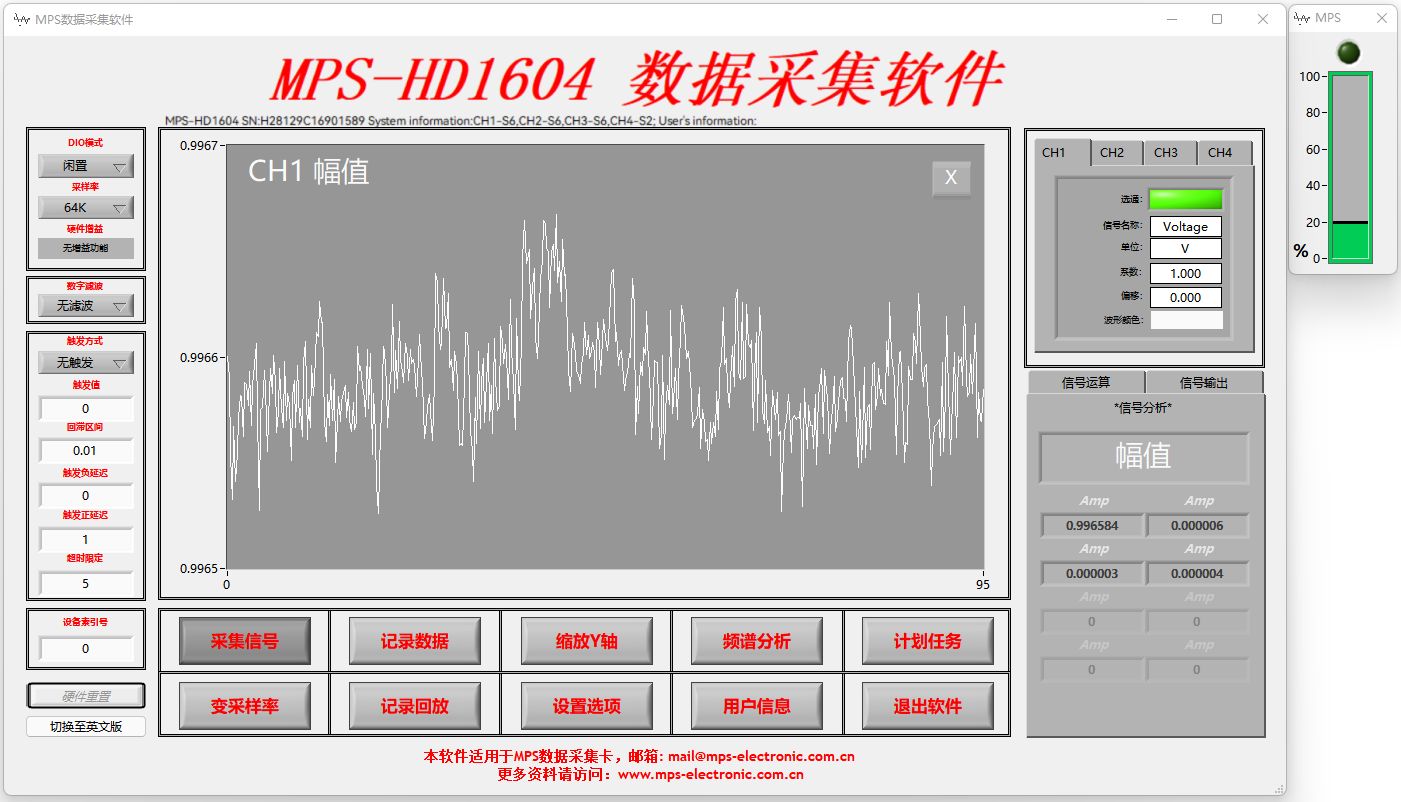

附送软件界面图（中文，信号分析）

VB.net例程截图

C#例程截图

Matlab例程截图

Python例程截图

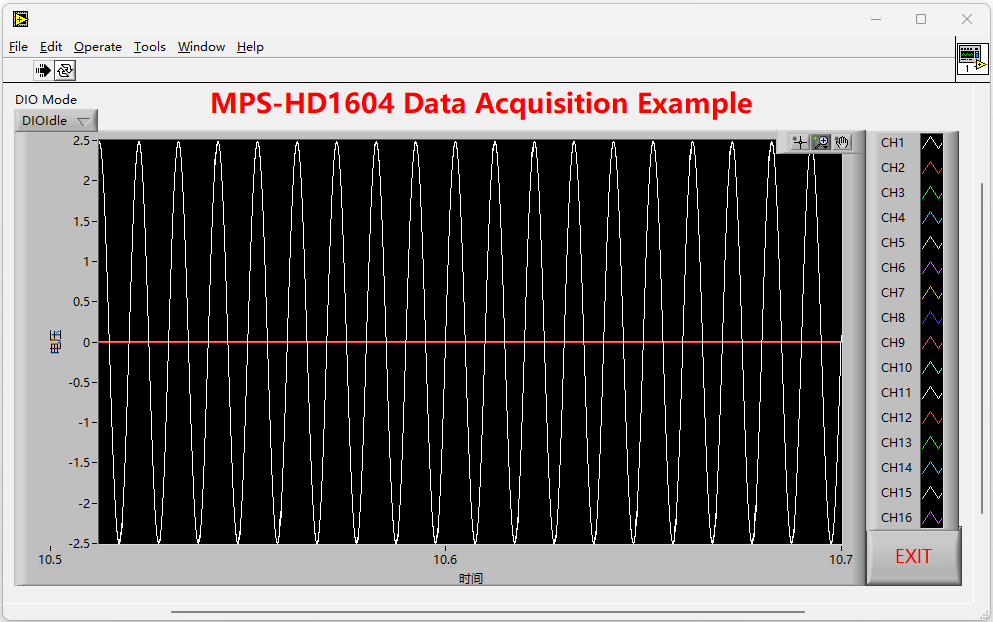

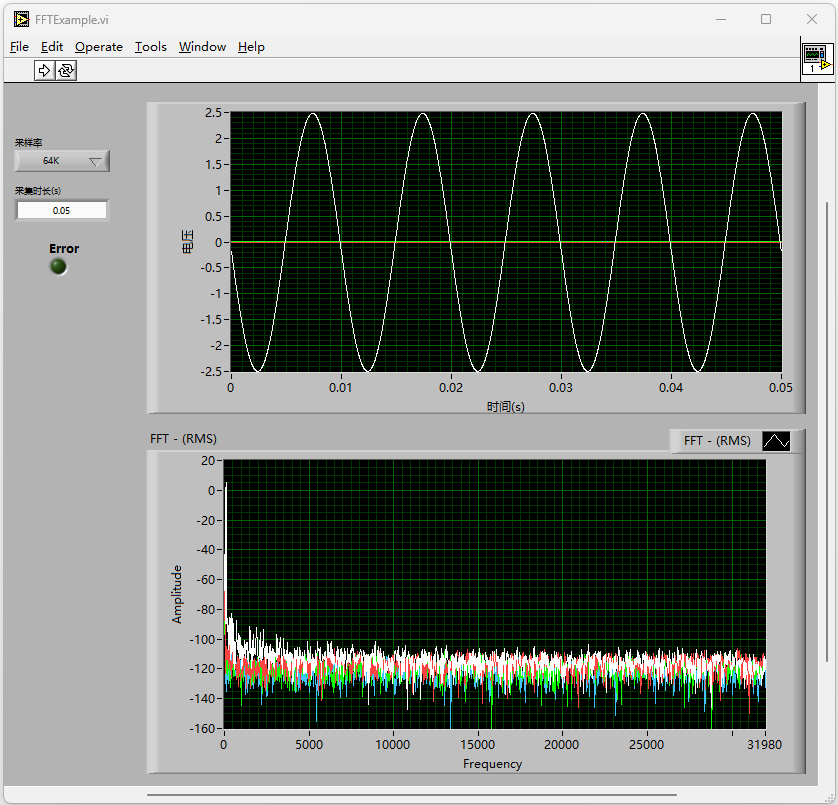

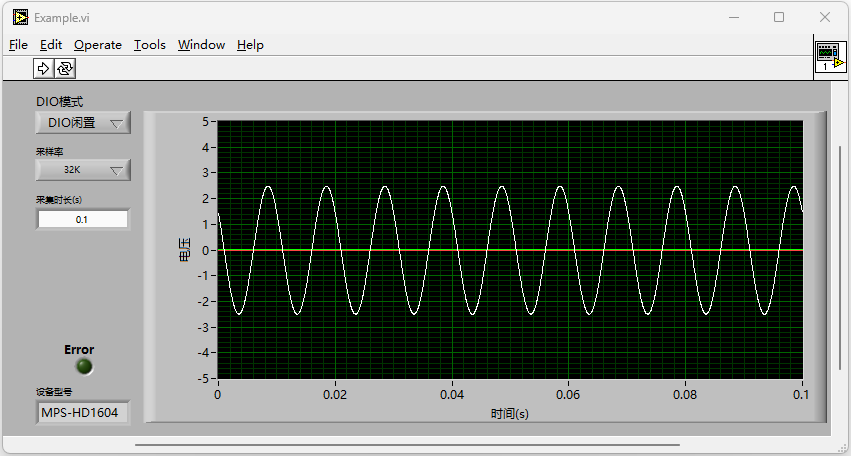

LabVIEW例程截图

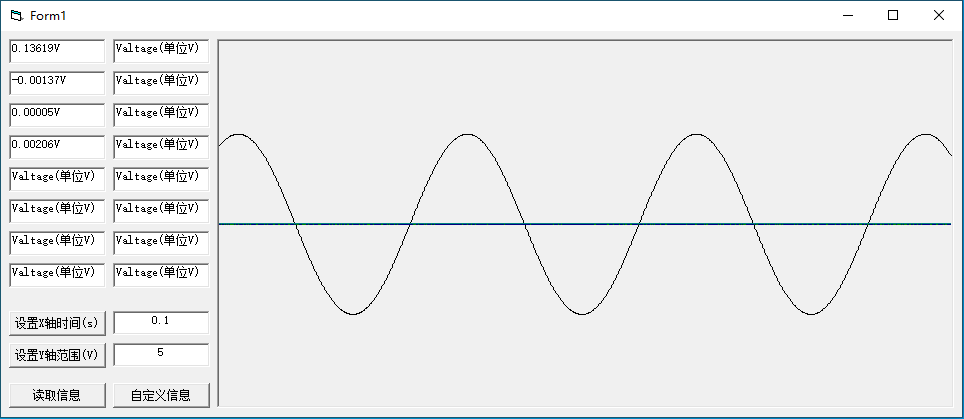

VB6.0例程截图

Qt例程截图
