MPS-HD1608八通道16位高动态范围采集卡

MPS-HD1608八通道16位高动态范围信号采集卡

一、 产品简介

MPS-HD1608是一款USB总线的八通道16位高动态范围信号采集卡，可用于高精度信号测量、便携型数据采集、振动与音频信号分析等领域。

MPS-HD1608采集卡有八路±5V量程的同步电压采集通道，采样率从1K至64K七档可调，可在高速采样下实现不间断的连续实时采集和数据传输。MPS-HD1608采集卡具有低采样噪声的优点，在64K采样率时底噪仅为80uVrms（±5V满量程），在1K采样率时更可低至18uVrms，有效分辨率达18.39bit。同时，MPS-HD1608有六种可选的通道输入模式，支持对包括差分与单端、高输入阻抗与低输入阻抗、直流耦合与交流耦合、是否支持IEPE（ICP）恒流供电等在内的多种特性进行组合，不同的输入模式可以适配不同的应用场景，每个通道都可独立进行配置，对多种信号的混合测量更加友好。

MPS-HD1608 采集卡采用 USB2.0(High Speed)总线协议与计算机进行连接，支持全系Windows 操作系统，支持即插即用和热插拔。MPS-HD1608提供通用型DLL驱动，支持在大部分的编程语言下直接调用，并提供有LabVIEW等语言下的示例作为编程参考。此外，MPS-HD1608 采集卡还免费附送一套多功能测试软件，测试软件能够实现信号的实时采集与显示、数据记录与回放、频谱图等常用基本功能，也能实现软件滤波、边沿触发、变采样率、计算幅值频率与均值极值等、自动定时采集、信号转音频播放等众多高级功能，从而使不希望自主编程的用户也能利用这套软件来完成应用，大幅降低了设备的使用门槛。

二、 性能指标

2.1、通信总线

▪ USB2.0高速总线（兼容3.0及更高版本）

▪ USB总线供电或外接电源供电

▪ 支持即插即用与热插拔

2.2、输入通道

▪ 接口类型：BNC母头

▪ CH1-CH8 通道：八路信号输入口

▪ GND/IO 通道的负极：共地线接地口

▪   GND/IO 通道的正极：多功能复用IO口

▪ GND/CLK 通道的负极：共地线接地口

▪ GND/CLK 通道的正极：时钟信号输入/输出口

2.3、输入模式

MPS-HD1608采集卡支持六种信号输入模式，用户可在订购产品时指定每个通道的输入模式。六种输入模式分别为：

S1模式（直流单端低输入阻抗模式）：

1、 耦合方式：直流耦合

2、 输入类型：单端输入

3、 输入阻抗：输入正极与地线间50KΩ^【1】；输入负极与地线连通

4、 输入量程：±5V^【2】

5、 输入耐压：±25V

6、 恒流供电：无

S2模式（直流单端高输入阻抗模式）：

1、 耦合方式：直流耦合

2、 输入类型：单端输入

3、 输入阻抗：输入正极与地线间1MΩ^【3】；输入负极与地线连通

4、 输入量程：±5V

5、 输入耐压：±25V

6、 恒流供电：无

S3模式（直流差分模式）：

1、 耦合方式：直流耦合

2、 输入类型：差分输入

3、 输入阻抗：输入正极与地线间1MΩ；输入负极与地线间1MΩ

4、 输入量程：±5V

5、 输入耐压：±25V

6、 恒流供电：无

S4模式（交流单端模式）：

1、 耦合方式：交流耦合

2、 输入类型：单端输入

3、 输入阻抗：输入正极与地线间10uF||50KΩ；输入负极与地线连通

4、 输入量程：±5V

5、 输入耐压：±25V

6、 恒流激励：无

S5模式（恒流供电模式）：

1、 耦合方式：直流耦合

2、 输入类型：单端输入

3、 输入阻抗：输入正极与地线间1MΩ；输入负极与地线连通

4、 输入量程：±5V

5、 输入耐压：±25V

6、 恒流激励：恒定4mA^【4】；开路驱动电压24V

S6模式（IEPE模式）：

1、 耦合方式：交流耦合

2、 输入类型：单端输入

3、 输入阻抗：输入正极与地线间10uF||50KΩ；输入负极与地线连通

4、 输入量程：±5V

5、 输入耐压：±25V

6、 恒流激励：恒定4mA；开路驱动电压24V

^【1】输入内阻的精确额定值为49.7KΩ，误差0.1%。

^【2】量程的精确额定值为5.16V，误差0.1%。

^【3】输入内阻的精确额定值为1MΩ，误差0.1%。

  ^【4】恒流激励的精确额定值为4.15mA，误差1%。

2.4、采样率

    ▪ 64K、32K、16K、8K、4K、2K、1K七档可通过软件设置。

2.5、分辨率

▪ 64K采样率下，有效分辨率16.6bit；采样噪声峰峰值 V_pp < 360微伏，有效值 V_RMS < 80微伏；

▪ 32K采样率下，有效分辨率17.0bit；采样噪声峰峰值 V_pp < 280微伏，有效值 V_RMS < 58微伏；

▪ 16K采样率下，有效分辨率17.6bit；采样噪声峰峰值 V_pp < 220微伏，有效值 V_RMS < 40微伏；

▪ 8K采样率下，有效分辨率18.0bit；采样噪声峰峰值 V_pp < 180微伏，有效值 V_RMS < 32微伏；

▪ 4K采样率下，有效分辨率18.4bit；采样噪声峰峰值 V_pp < 140微伏，有效值 V_RMS < 25微伏；

▪ 2K采样率下，有效分辨率18.6bit；采样噪声峰峰值 V_pp < 100微伏，有效值 V_RMS < 20微伏；

▪ 1K采样率下，有效分辨率18.9bit；采样噪声峰峰值 V_pp < 80微伏，有效值 V_RMS < 18微伏；

2.6、带宽

▪ 1K - 64K采样率下，内置32KHz抗混叠滤波，信号通带高截止频率为31.2KHz;

▪ S4或S6模式下，内置隔直高通滤波器，信号通带低截止频率为0.3Hz；

▪ S1、S2、S3或S5模式下，直流耦合，信号通带低截止频率0Hz；

2.7、板载缓存

▪ DAQ Buffer：192K Bytes

▪ USB FIFO ：1K Bytes

2.8、工作温度

▪ -40℃ - 85℃

2.9、工作功率

▪ 待机功率：电流 < 280mA，功率 < 1.4W；

▪ 运行功率：电流 < 320mA，功率 < 1.6W；

▪ IEPE功率：每接入一只IEPE传感器，电流增加25mA，功率增加0.125W；

▪ 最大功率：电流 < 540mA，功率< 2.7W；

▪ DIO 5V输出：输出电流 < 50mA；

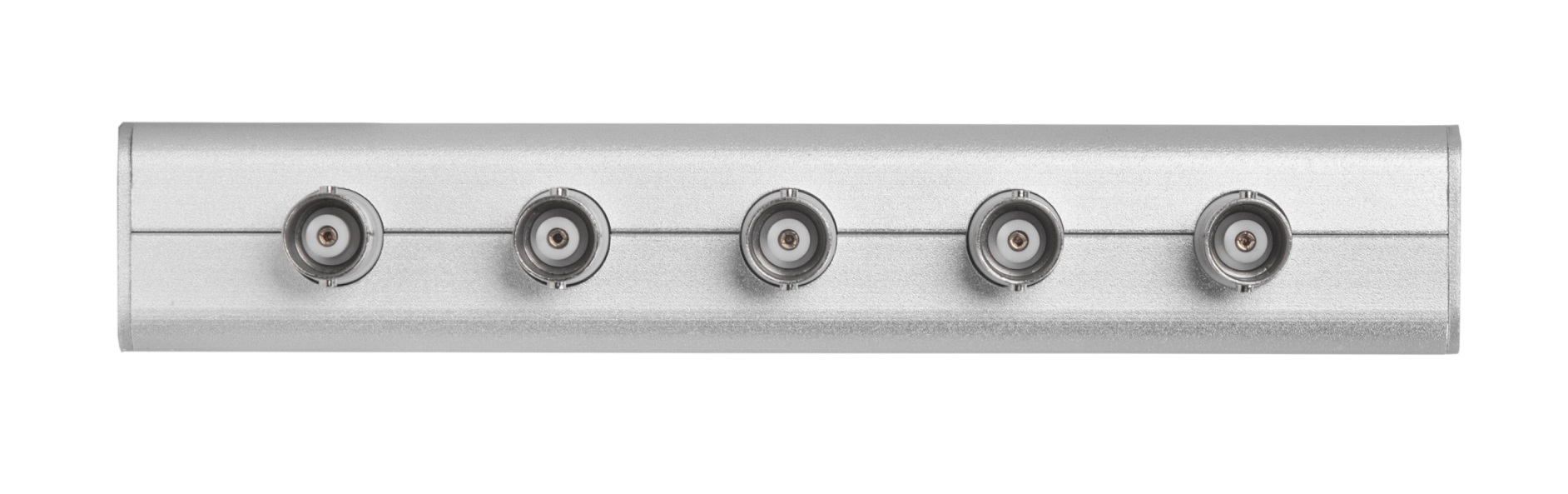

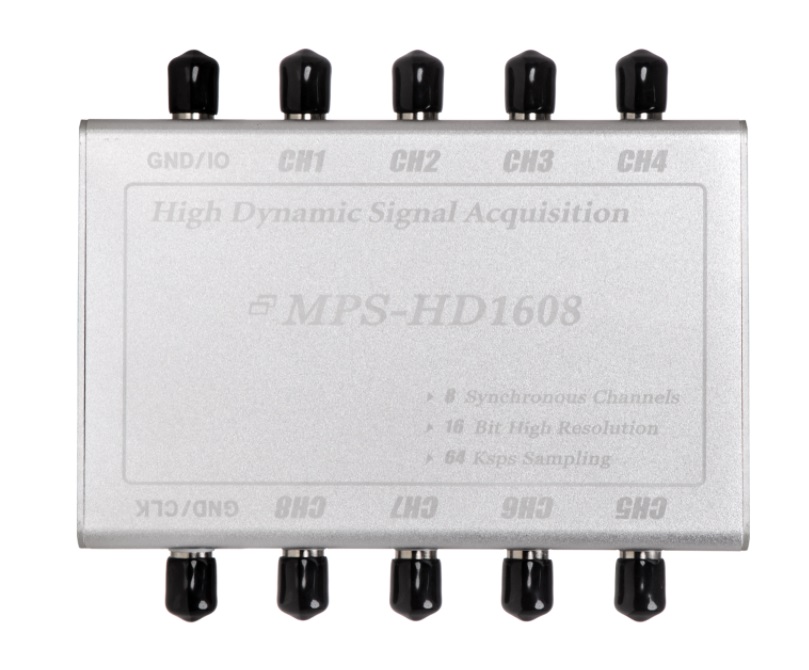

三、 外观尺寸

四、 应用领域

高精度信号采集与记录

工业生产在线监测

便携式信号测量

声音与振动分析

五、 软件资源

提供支持Windows全系操作系统的驱动程序；提供跨编程语言平台通用的DLL动态链接库；提供LabVIEW语言下的编程参考例程；免费附送一套多功能测试软件。

六、 配件清单

[1] MPS-HD1608信号采集卡一张；

[2] 高屏蔽USB数据传输线一根；

[3] 保修卡一张；

[4] 合格证一张

[5] 外部电源适配器（选配）

七、 售后服务

免费保修三年。

附送测试软件英文界面（100Hz正弦波输入状态下波形图）

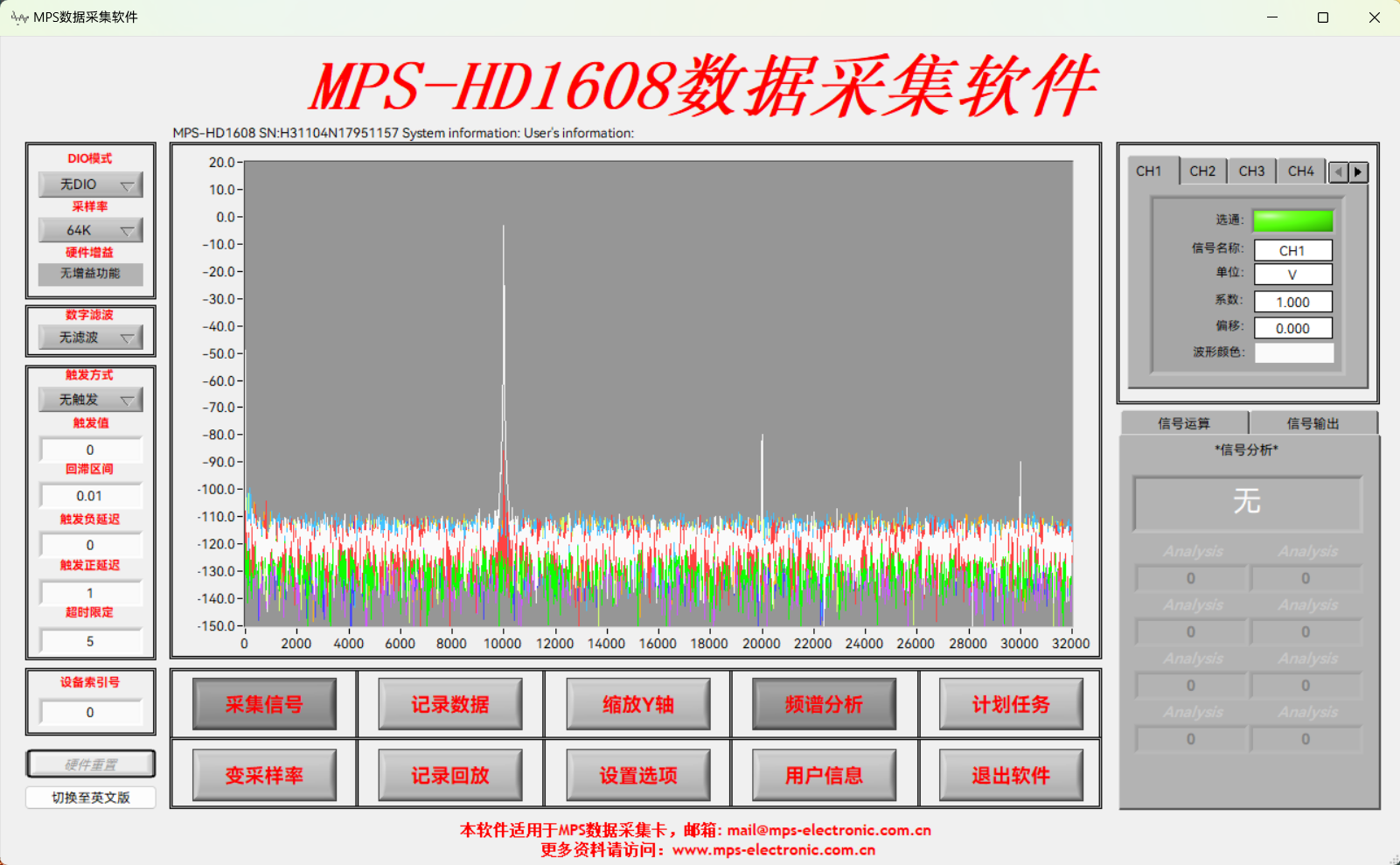

附送测试软件界中文面图（10KHz正弦波输入状态下频谱图）

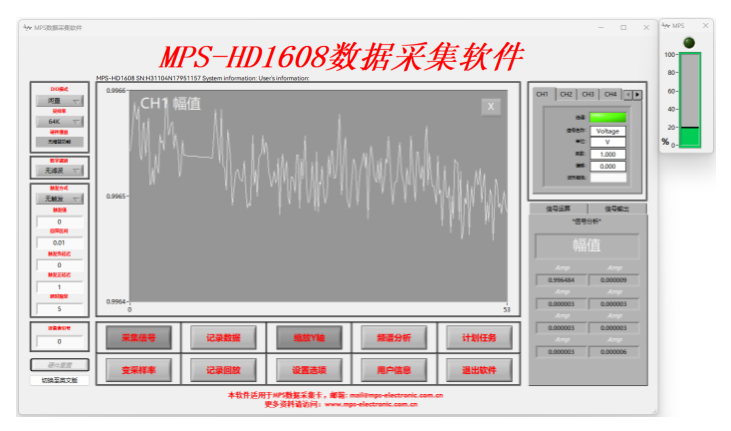

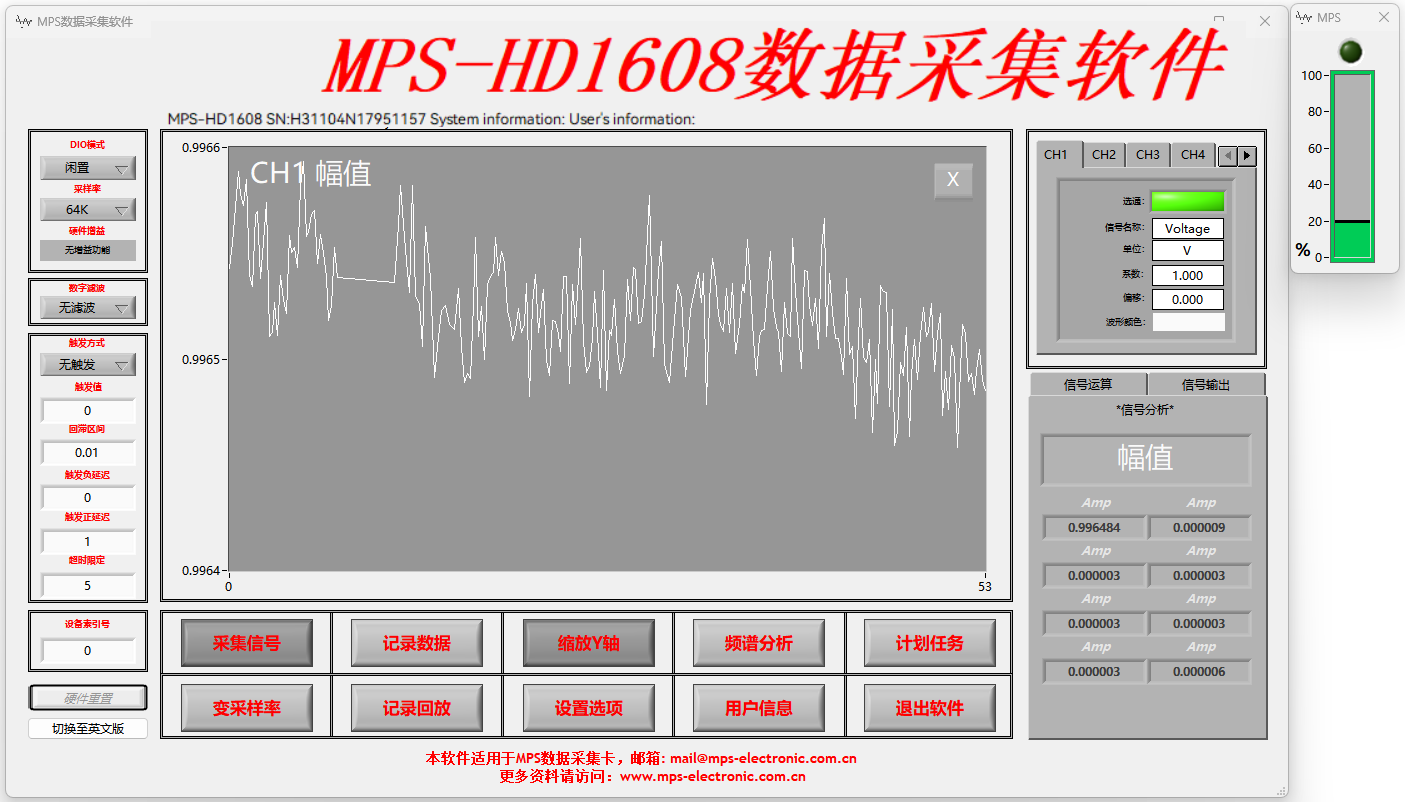

附送测试软件信号分析与监测界面（幅值为1V的正弦波输入状态下，计算并实时监测幅值变化）

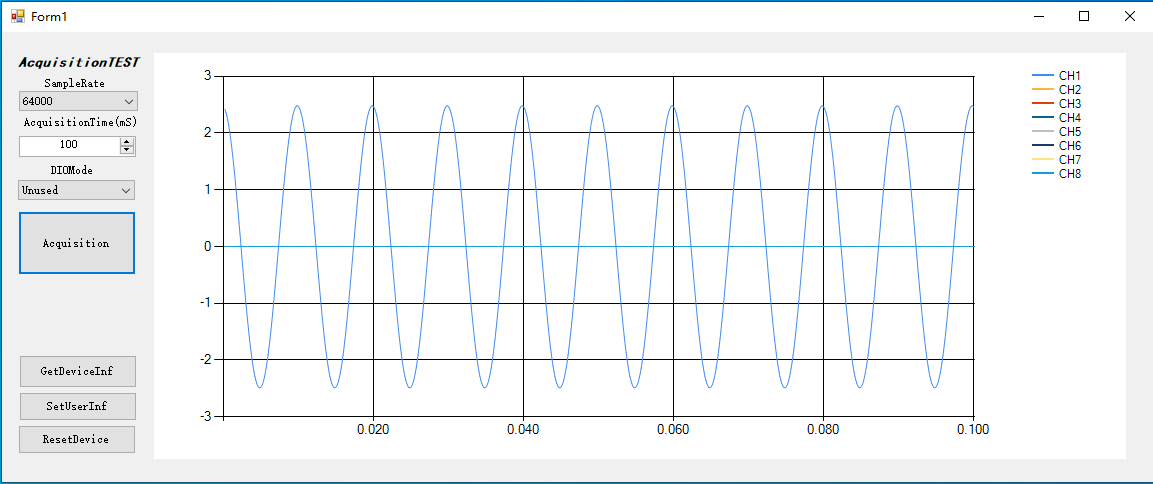

VB.net例程截图

C#例程截图

Matlab例程截图

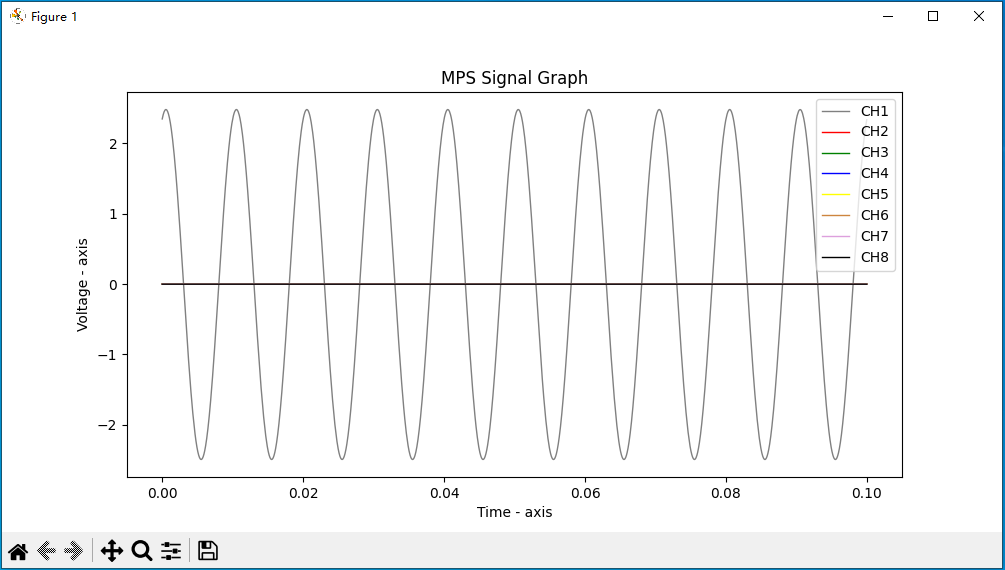

Python例程截图

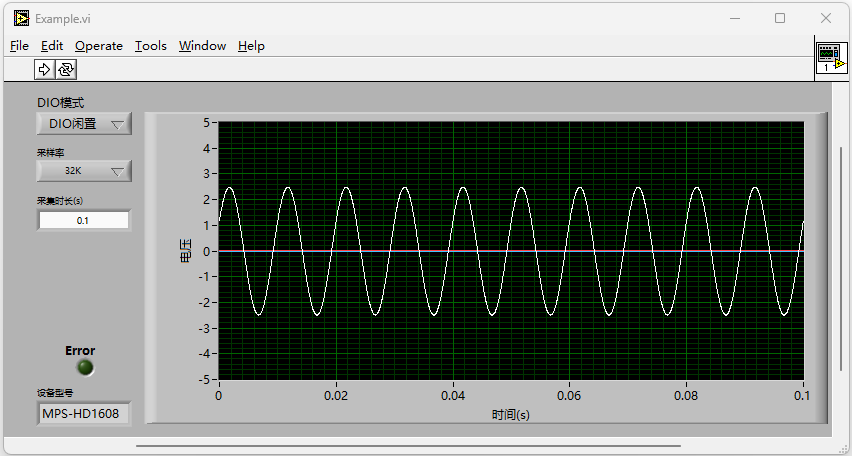

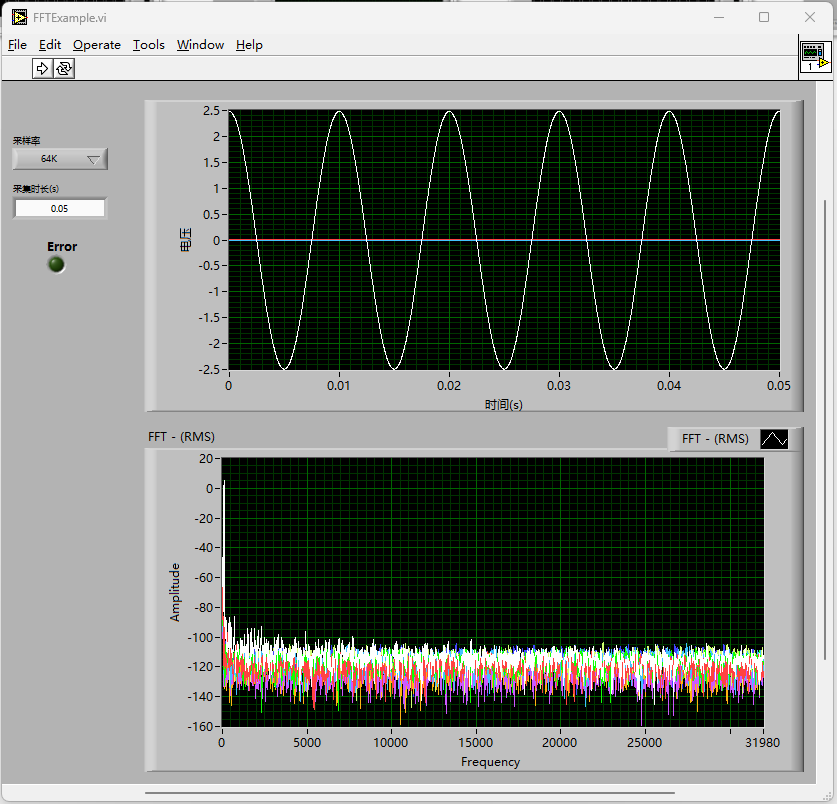

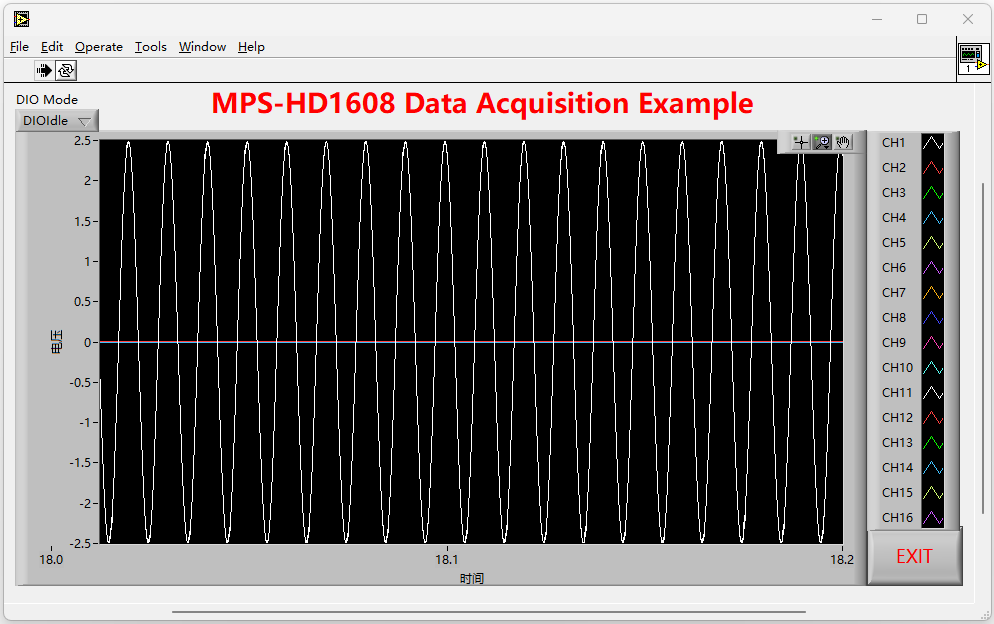

LabVIEW例程截图

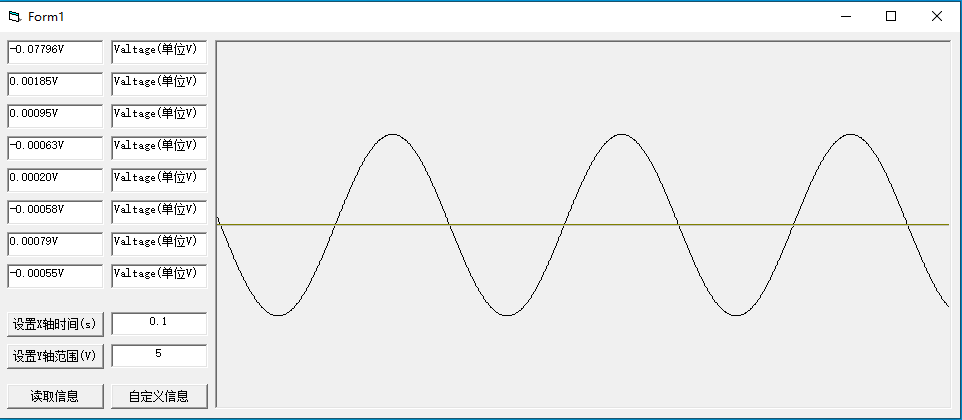

VB6.0例程截图

Qt例程截图
