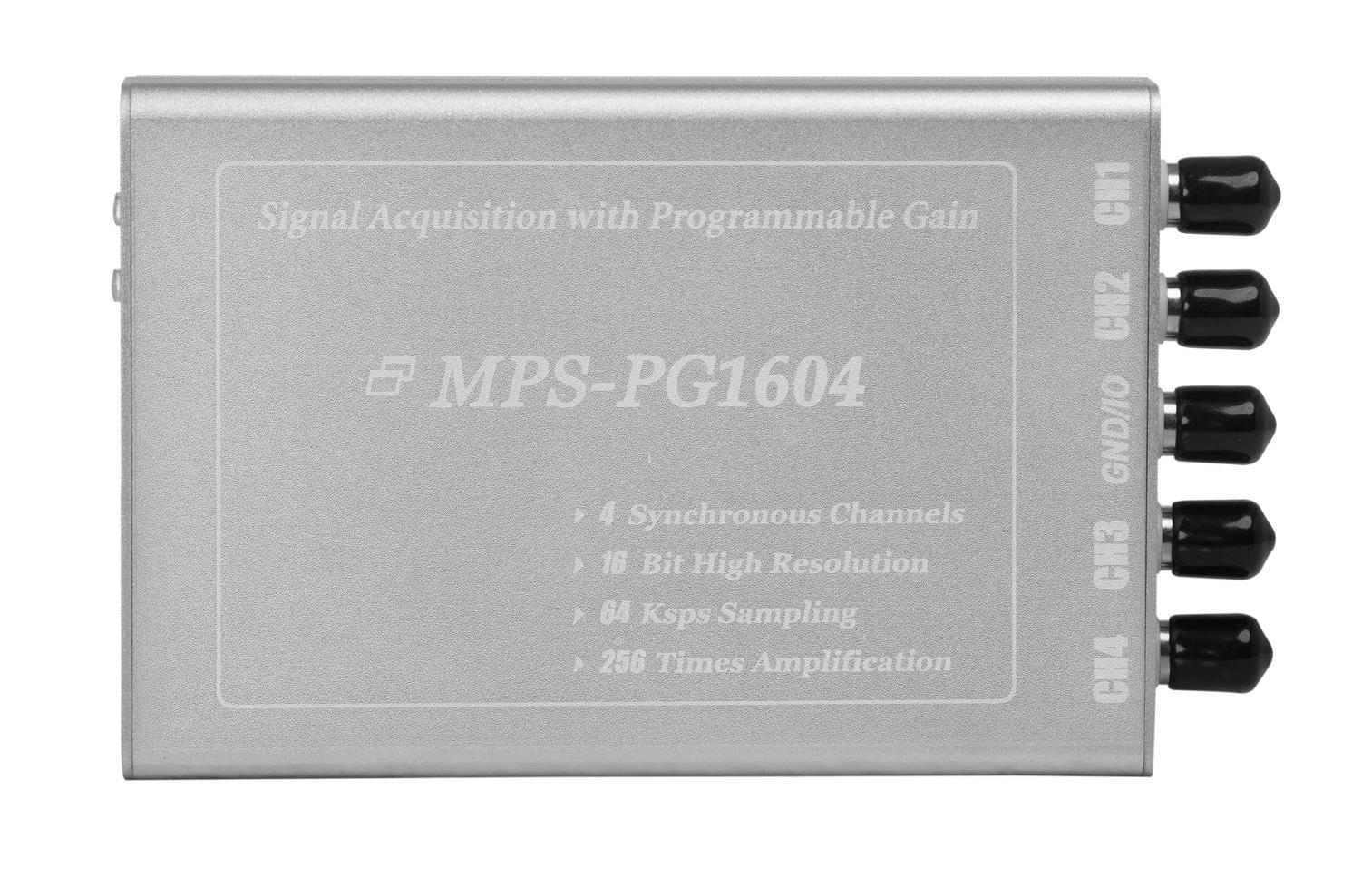

MPS-PG1604四通道16位可编程增益动态信号采集卡
一、 产品简介
MPS-PG1604 是一款USB总线的四通道16位可编程增益的高动态范围信号采集卡，可用于高精度信号测量、便携型数据采集、振动与音频信号分析等领域。
MPS-PG1604采集卡有四路可以对信号进行放大的同步电压采集通道，采样率从1K至64K七档可调，可在高速采样下实现不间断的连续实时采集和数据传输。MPS-PG1604每个通道都内置有独立的低噪声可编程增益放大器（PGA），可以对输入信号进行不同倍数的预放大，放大倍数从1倍到256倍九档可调，放大后的量程涵盖±12V到±50mV，从而可以与各种不同范围的信号进行匹配。在高倍信号放大的同时，MPS-PG1604也具备非常优秀的噪声表现，在±12V量程下，64K采样率时底噪仅为200uVrms，1K采样率时更可低至16uVrms ；在±50mV 量程下，64K采样率时底噪仅为4uVrms，1K采样率时更可低至0.5uVrms；最终总的综合动态范围可达153dB。此外，MPS-PG1604每个输入通道还有六种可选的输入模式，支持对包括差分与单端、高输入阻抗与低输入阻抗、直流耦合与交流耦合、是否支持IEPE（ICP）恒流供电等在内的多种特性进行组合，不同的输入模式可以适配不同的应用场景，每个通道都可独立进行配置，对多种信号的混合测量更加友好。
MPS-PG1604 采集卡采用 USB2.0(High Speed)总线协议与计算机进行连接，支持全系Windows 操作系统，支持即插即用和热插拔。MPS-PG1604提供通用型DLL驱动，支持在大部分的编程语言下直接调用，并提供有LabVIEW等语言下的示例作为编程参考。此外，MPS-PG1604 采集卡还免费附送一套多功能测试软件，测试软件能够实现信号的实时采集与显示、数据记录与回放、频谱图等常用基本功能，也能实现软件滤波、边沿触发、计算幅值与频率、变采样率、信号拟合声音播放等众多高级功能，从而使不希望自主编程的用户也能利用这套软件来完成应用，大幅降低了设备的使用门槛。
二、 性能指标
2.1、通信总线
▪ USB2.0 高速总线（兼容3.0及更高版本）
▪ USB总线供电
▪ 支持即插即用与热插拔
2.2、输入通道
▪ 接口类型：BNC母头
▪ CH1-CH4 通道：四路信号输入口
▪ GND/IO 通道的负极：共地线接地口
▪ GND/IO 通道的正极：多功能复用IO口
2.3、输入模式
MPS-PG1604 采集卡支持六种信号输入模式，用户可在订购产品时指定每个通道的输入模式。六种输入模式分别为：
S1 模式（直流单端低输入阻抗模式）：
1、 耦合方式：直流耦合
2、 输入类型：单端输入
3、 输入阻抗：输入正极与地线间50KΩ【1】；输入负极与地线连通
4、 输入量程：±12V【2】
5、 输入耐压：±25V
6、 恒流供电：无
S2 模式（直流单端高输入阻抗模式）：
1、 耦合方式：直流耦合
2、 输入类型：单端输入
3、 输入阻抗：输入正极与地线间1MΩ【3】；输入负极与地线连通
4、 输入量程：±12V
5、 输入耐压：±25V
6、 恒流供电：无
S3 模式（直流差分模式）：
1、 耦合方式：直流耦合
2、 输入类型：差分输入
3、 输入阻抗：输入正极与地线间1MΩ；输入负极与地线间1MΩ
4、 输入量程：±12V
5、 输入耐压：±25V
6、 恒流供电：无
S4模式（交流单端模式）：
1、 耦合方式：交流耦合
2、 输入类型：单端输入
3、 输入阻抗：输入正极与地线间10uF||50KΩ；输入负极与地线连通
4、 输入量程：±12V
5、 输入耐压：±25V
6、 恒流激励：无
S5模式（恒流供电模式）：
1、 耦合方式：直流耦合
2、 输入类型：单端输入
3、 输入阻抗：输入正极与地线间1MΩ；输入负极与地线连通
4、 输入量程：±12V
5、 输入耐压：±25V
6、 恒流激励：恒定4mA【4】；开路驱动电压24V
S6模式（IEPE模式）：
1、 耦合方式：交流耦合
2、 输入类型：单端输入
3、 输入阻抗：输入正极与地线间10uF||50KΩ；输入负极与地线连通
4、 输入量程：±12V
5、 输入耐压：±25V
6、 恒流激励：恒定4mA；开路驱动电压24V
【1】输入内阻的精确额定值为49.7KΩ，误差0.1%。
【2】输入量程的额定值为12.2V（Gain = 1），误差0.1%。
【3】输入内阻的精确额定值为1MΩ，误差0.1%。
【4】恒流激励的精确额定值为4.15mA，误差1%。
2.4、增益与量程
▪ 增益（Gain）为1倍、2倍、4倍、8倍、16倍、32倍、64倍、128倍、256倍九档可通过软件设置。
▪ 增益Gain = 1倍时，量程为12.2V；
▪ 增益Gain = 2倍时，量程为6.1V；
▪ 增益Gain = 4倍时，量程为3.05V；
▪ 增益Gain = 8倍时，量程为1.525V；
▪ 增益Gain = 16倍时，量程为0.763V；
▪ 增益Gain = 32倍时，量程为0.381V；
▪ 增益Gain = 64倍时，量程为0.191V；
▪ 增益Gain = 128倍时，量程为0.095V；
▪ 增益Gain = 256倍时，量程为0.048V；
2.5、采样率
▪ 64K、32K、16K、8K、4K、2K、1K七档可通过软件设置。

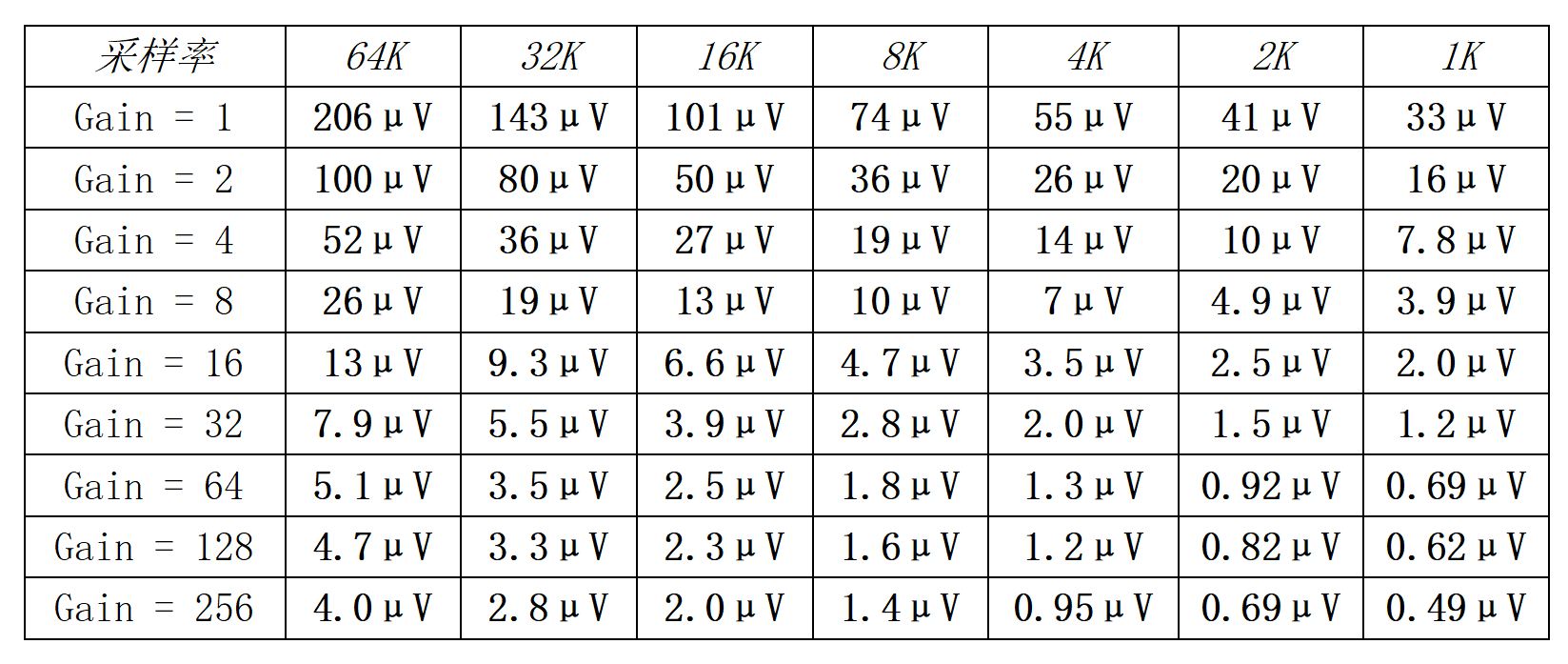

2.6、采样噪声（RMS）
2.7、带宽
▪ 1K- 64K采样率下，内置32KHz抗混叠滤波，信号通带高截止频率为31.2KHz;
▪ S4或S6模式下，内置隔直高通滤波器，信号通带低截止频率为0.3Hz；
▪ S1、S2、S3或S5模式下，直流耦合，信号通带低截止频率0Hz；
2.8、板载缓存
▪ DAQ Buffer：192K Bytes
▪ USB FIFO ：1K Bytes
2.9、工作温度
▪ -40℃- 85℃
2.10、工作功率
▪ 待机功率：电流 < 280mA，功率 < 1.4W；
▪ 运行功率：电流 < 320mA，功率 < 1.6W；
▪ IEPE 功率：每接入一只IEPE传感器，电流增加25mA，功率增加0.125W；
▪ 最大功率：电流 < 440mA，功率< 2.2W；
▪ DIO 5V输出：输出电流 < 50mA；

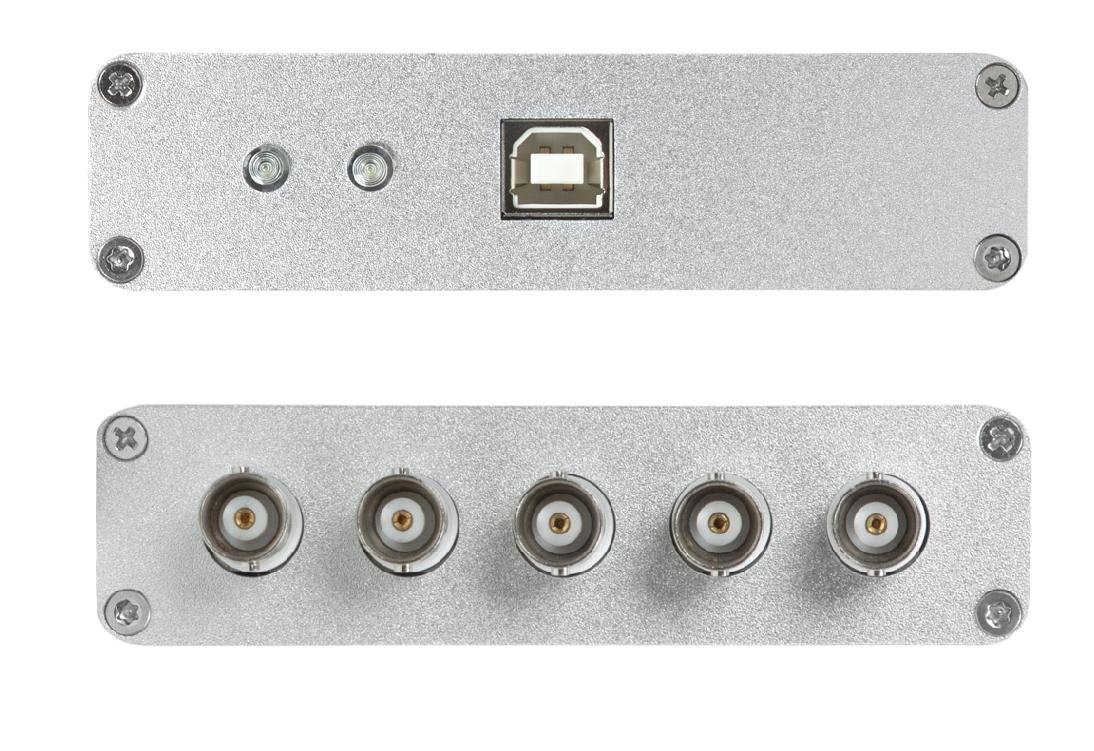

三、 外观尺寸
四、 应用领域
高精度信号采集与记录
工业生产在线监测
便携式信号测量
声音与振动分析
五、 软件资源
提供支持Windows全系操作系统的驱动程序；提供跨编程语言平台通用的DLL动态链接库；提供LabVIEW语言下的编程参考例程；免费附送一套多功能测试软件。
六、 配件清单
[1] MPS-PG1604 信号采集卡一张；
[2] 高屏蔽USB数据传输线一根；
[3] 保修卡一张；
[4] 合格证一张
七、 售后服务
免费保修三年。
附送测试软件界面（英文，时域图）

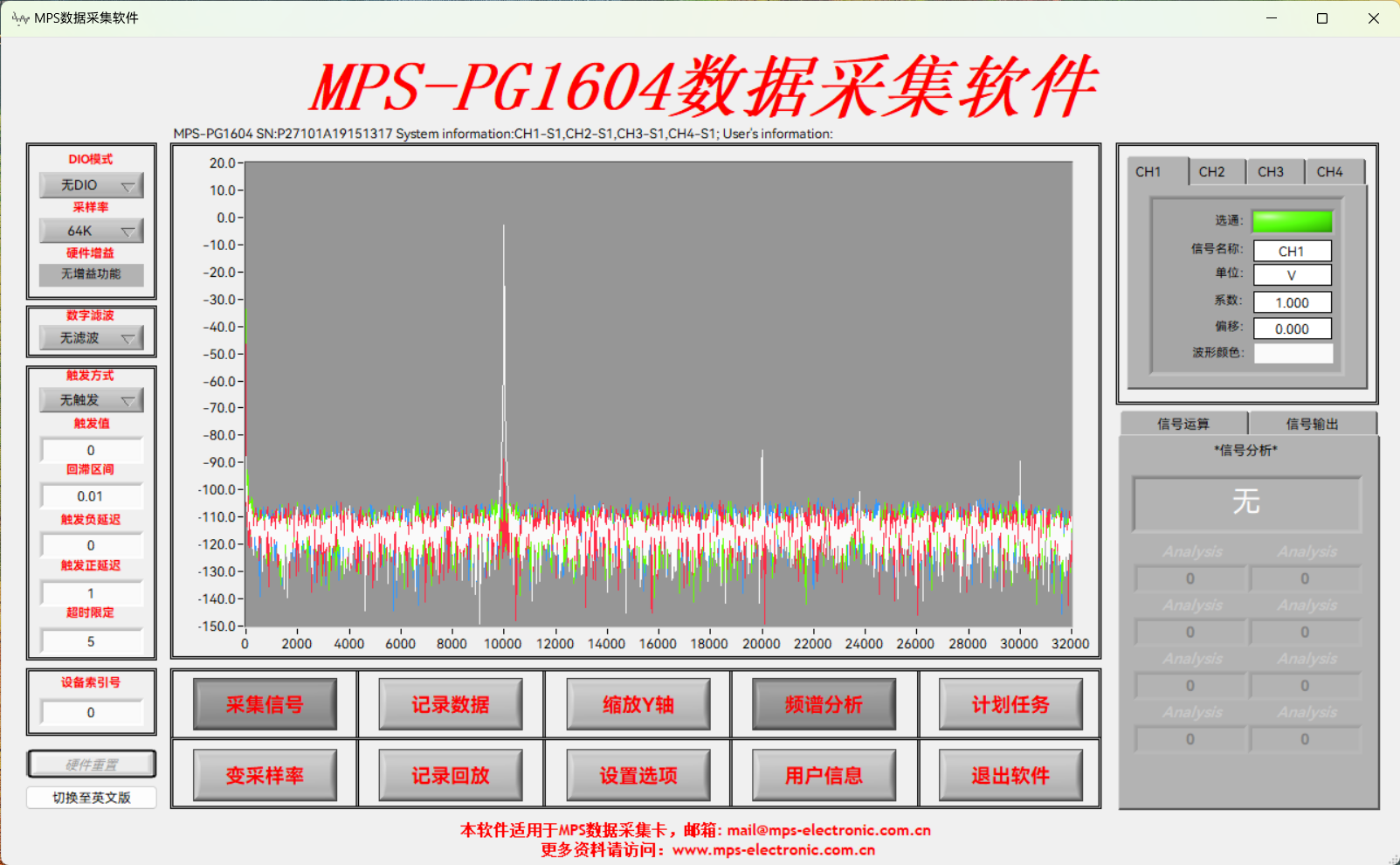

附送测试软件界面图（中文，频谱图）

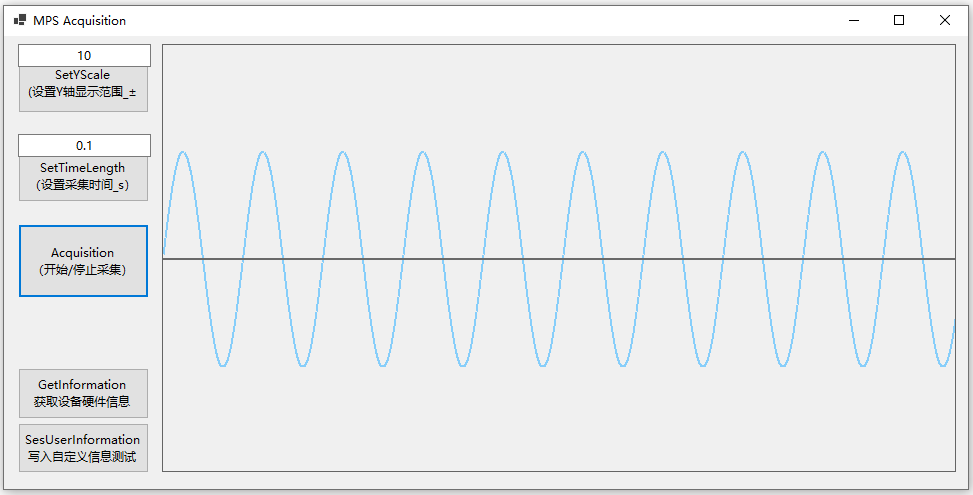

VB.net例程截图

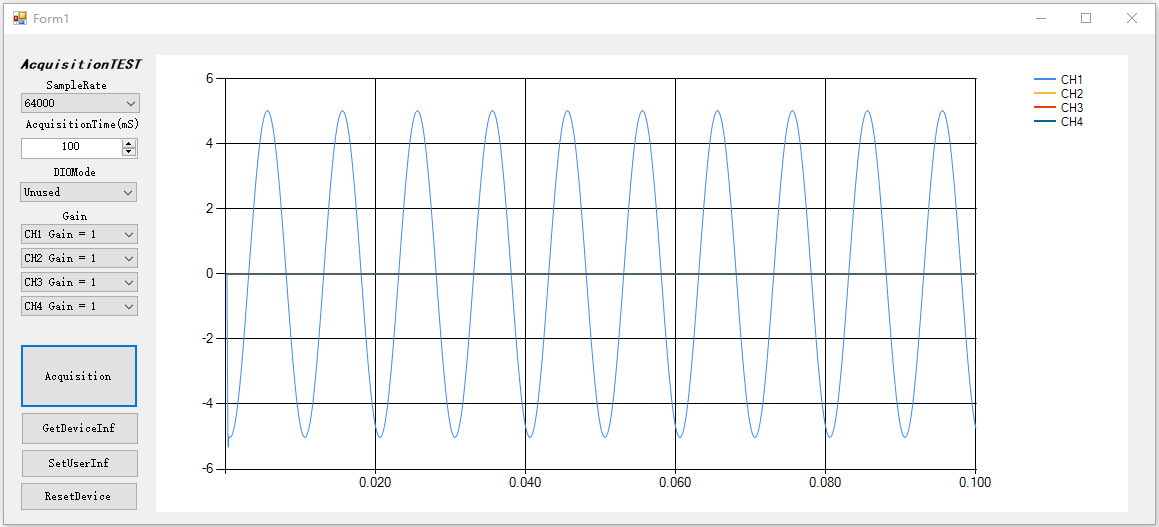

C#例程截图

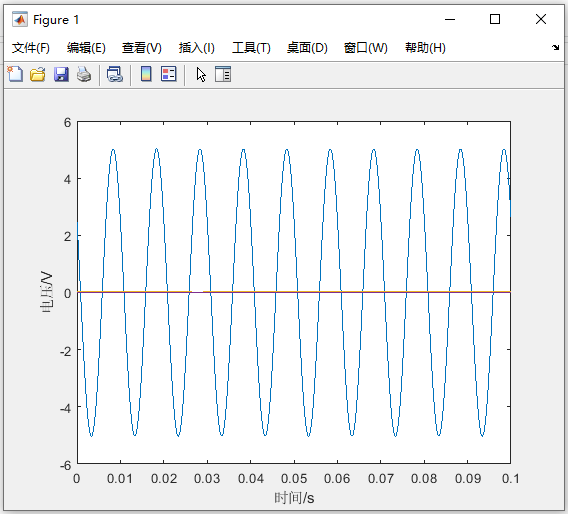

Matlab例程截图

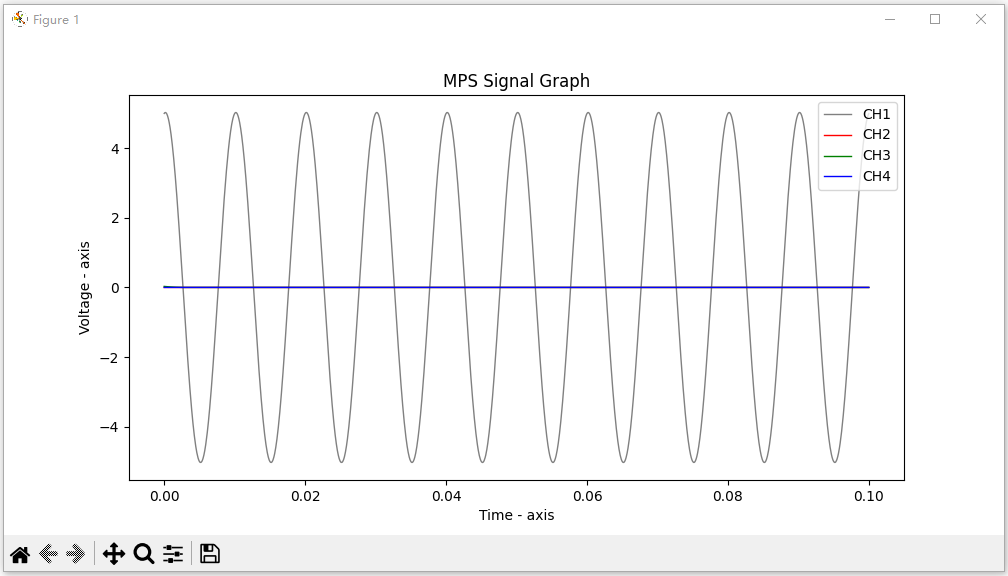

Python例程截图

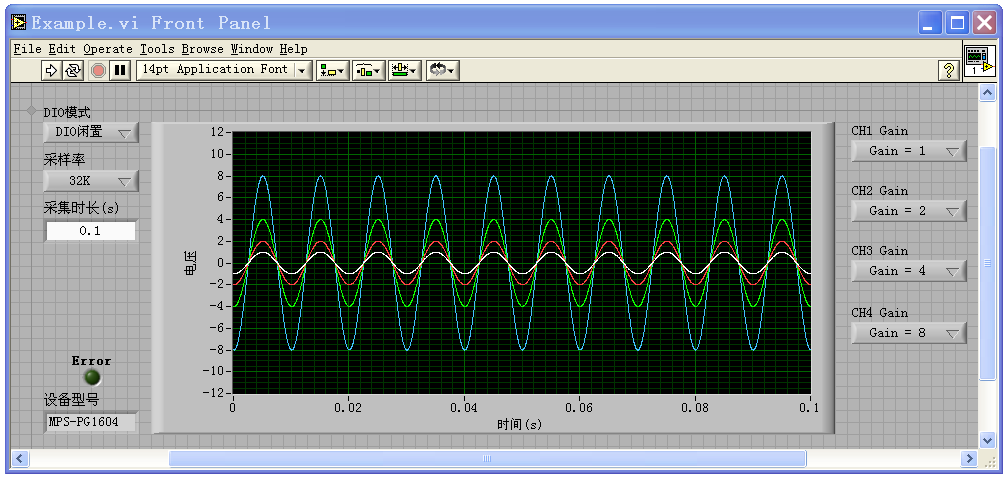

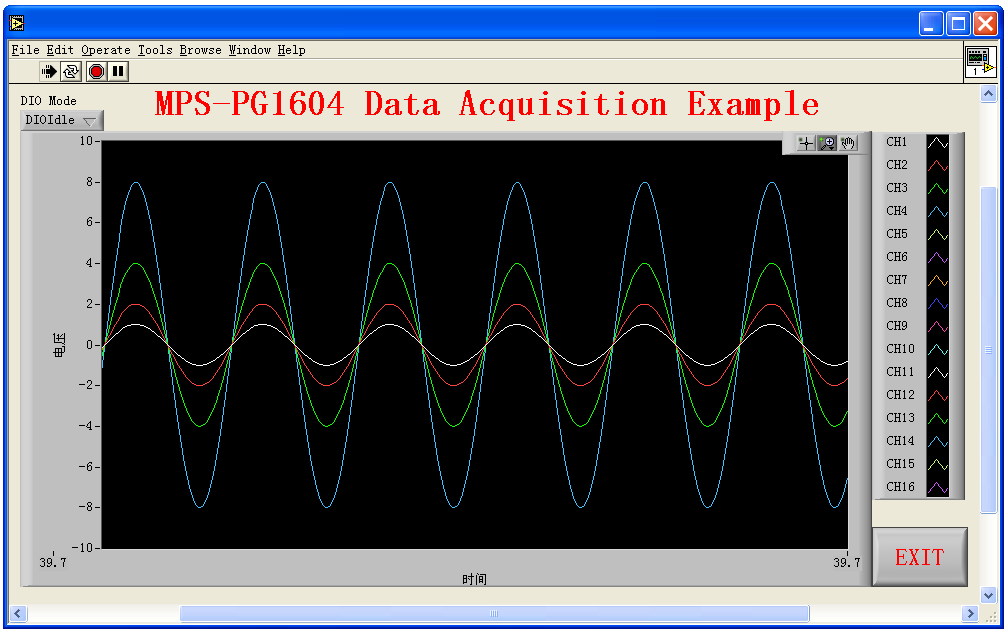

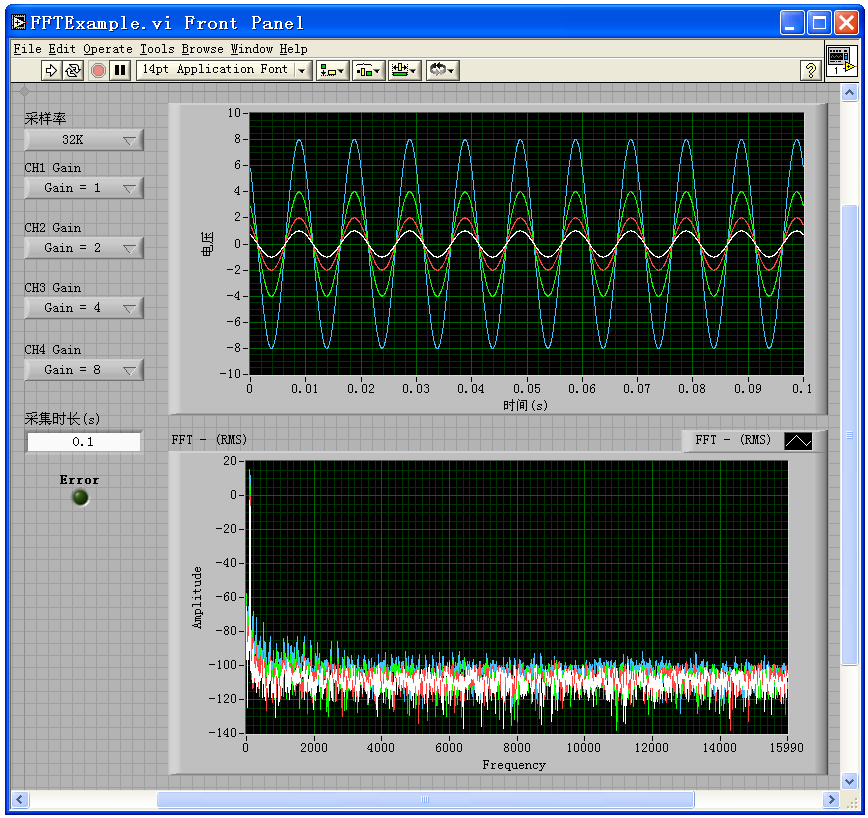

LabVIEW例程截图

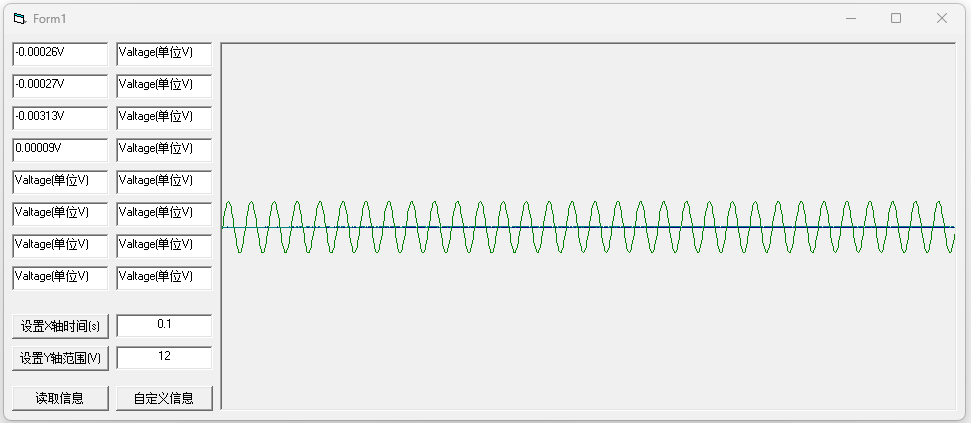

VB6.0例程截图

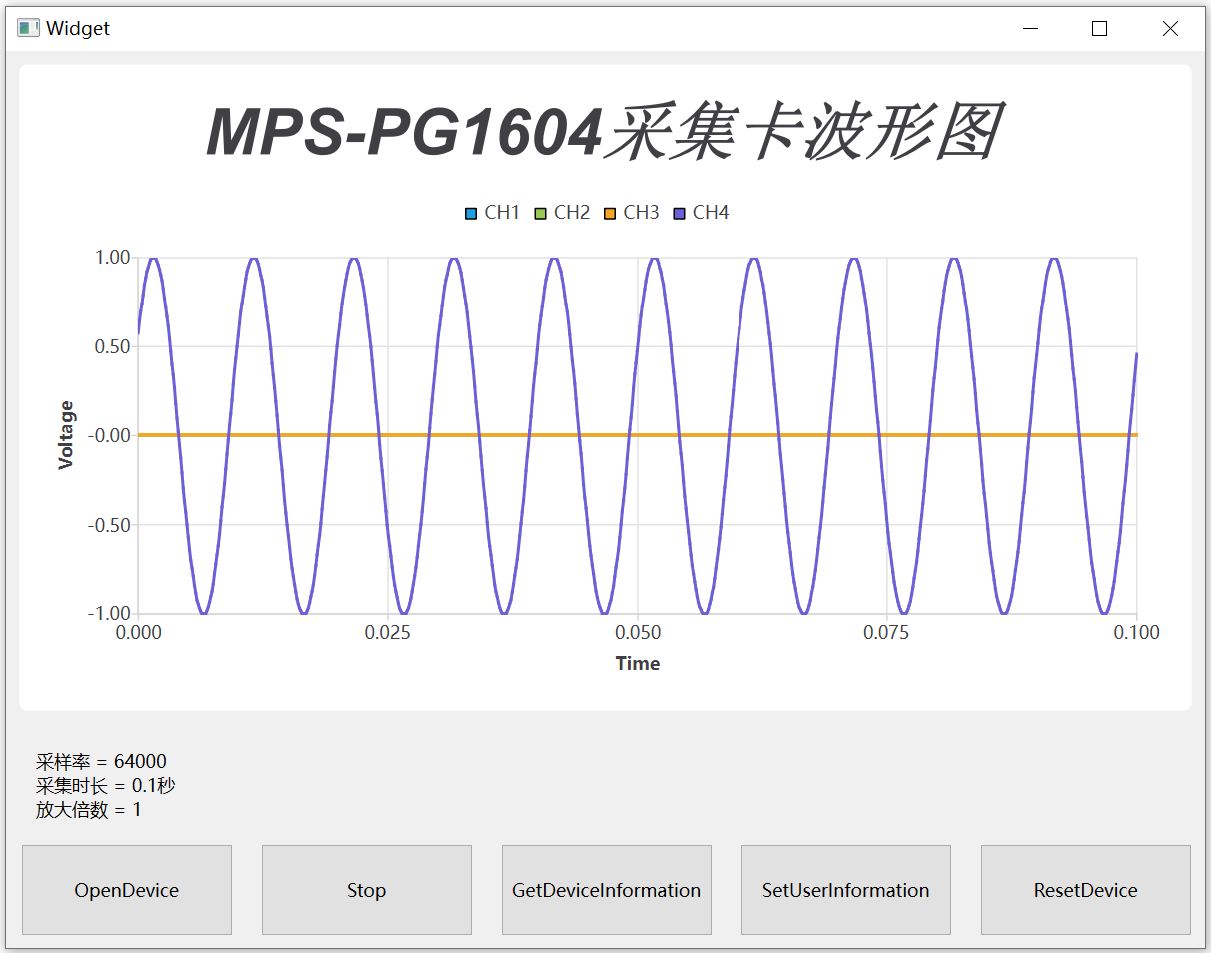

Qt例程截图
相关软件资料下载链接
MPS-PG1604 LabVIEW(x86,x64)参考例程
MPS-PG1604 VB.net(x86,x64)参考例程
MPS-PG1604 Matlab(x86,x64)参考例程z
MPS-PG1604 Python(x86,x64)参考例程
MPS-PG1604 Qt(x86,x64)参考例程
MPS-BINtoTXT 用于将BIN文件直接转换为TXT的软件
